Sirius

RIL MG

Конструкция:

Длинные

Материал:

Латунь

Модель:

Съемное редукционное соединение

Соединение 1:

Наружная резьба BSP, цилиндрическая

Соединение 2:

Внутренняя резьба BSP, цилиндрическая

Форма уплотнения 1:

Форма B

И наши менеджеры свяжутся с Вами в ближайшее время!

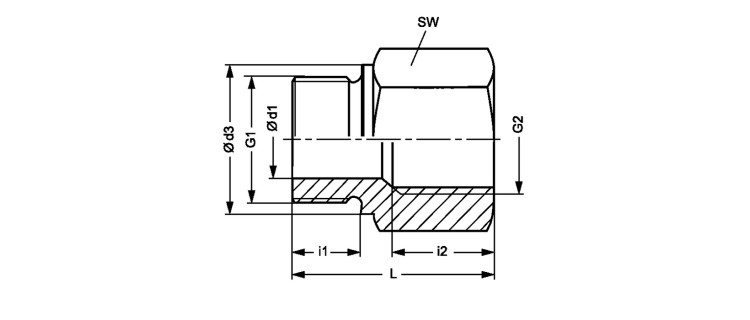

Съемное редукционное соединение, длинное

Наименование	Ø d1 mm	Betriebsdruck	G1	G2	Ø d3 mm	i1 mm	i2 mm	L mm	SW mm
RIL NW 03 06 MG	4	PN 250	G 1/8" -28	G 1/4" -19	14	8	17.0	31	19
RIL NW 03 10 MG	4	PN 250	G 1/8" -28	G 3/8" -19	14	8	17.0	32	24
RIL NW 06 03 MG	5	PN 250	G 1/4" -19	G 1/8" -28	18	12	12.0	28	19
RIL NW 06 10 MG	5	PN 250	G 1/4" -19	G 3/8" -19	18	12	17.0	36	24
RIL NW 06 13 MG	5	PN 250	G 1/4" -19	G 1/2" -14	18	12	20.0	40	27
RIL NW 06 20 MG	5	PN 200	G 1/4" -19	G 3/4" -14	18	12	22.0	43	36
RIL NW 10 06 MG	8	PN 250	G 3/8" -19	G 1/4" -19	22	12	17.0	36	22
RIL NW 10 13 MG	8	PN 250	G 3/8" -19	G 1/2" -14	22	12	20.0	41	27
RIL NW 10 20 MG	8	PN 200	G 3/8" -19	G 3/4" -14	22	12	22.0	44	36
RIL NW 13 10 MG	12	PN 200	G 1/2" -14	G 3/8" -19	26	14	17.0	36	27
RIL NW 13 20 MG	12	PN 200	G 1/2" -14	G 3/4" -14	26	14	22.0	46	36
RIL NW 13 25 MG	12	PN 200	G 1/2" -14	G 1" -11	26	14	24.5	49	41
RIL NW 20 13 MG	16	PN 200	G 3/4" -14	G 1/2" -14	32	16	20.0	41	32
RIL NW 20 25 MG	16	PN 200	G 3/4" -14	G 1" -11	32	16	24.5	51	41
RIL NW 25 20 MG	20	PN 200	G 1" -11	G 3/4" -14	39	18	22.0	47	41
RIL NW 25 32 MG	20	PN 100	G 1" -11	G 1.1/4" -11	39	18	26.5	57	55
RIL NW 25 40 MG	20	PN 100	G 1" -11	G 1.1/2" -11	39	18	28.5	59	60
RIL NW 32 25 MG	25	PN 100	G 1.1/4" -11	G 1" -11	49	20	24.5	50	60
RIL NW 32 40 MG	25	PN 100	G 1.1/4" -11	G 1.1/2" -11	49	20	28.5	60	60
RIL NW 40 32 MG	32	PN 100	G 1.1/2" -11	G 1.1/4" -11	55	22	26.5	58	55
