RIK MG
Конструкция:
Короткие
Материал:
Латунь
Модель:
Съемное редукционное соединение
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Внутренняя резьба BSP, цилиндрическая
Форма уплотнения 1:
Форма B
И наши менеджеры свяжутся с Вами в ближайшее время!

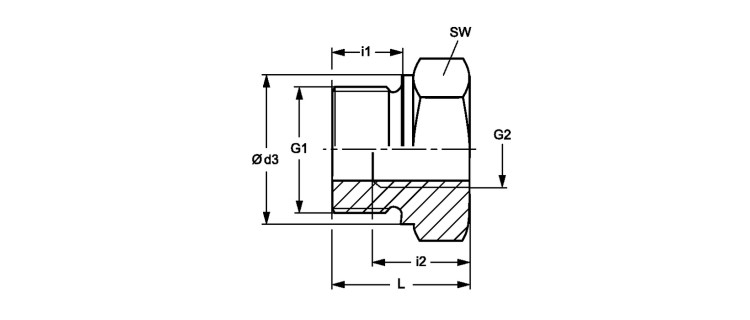

Съемное редукционное соединение, короткое
| Наименование | Betriebsdruck | G1 | G2 | Ø d3 mm |
i1 mm |
i2 mm |
L mm |
SW mm |
|---|---|---|---|---|---|---|---|---|
| RIK NW 10 03 MG | PN 250 | G 3/8" -19 | G 1/8" -28 | 22 | 12 | 8 | 22.5 | 22 |
| RIK NW 13 03 MG | PN 250 | G 1/2" -14 | G 1/8" -28 | 26 | 14 | 8 | 24.0 | 27 |
| RIK NW 13 06 MG | PN 200 | G 1/2" -14 | G 1/4" -19 | 26 | 14 | 12 | 24.0 | 27 |
| RIK NW 20 06 MG | PN 200 | G 3/4" -14 | G 1/4" -19 | 32 | 16 | 12 | 26.0 | 32 |
| RIK NW 20 10 MG | PN 200 | G 3/4" -14 | G 3/8" -19 | 32 | 16 | 12 | 26.0 | 32 |
| RIK NW 25 10 MG | PN 200 | G 1" -11 | G 3/8" -19 | 39 | 18 | 12 | 29.0 | 41 |
| RIK NW 25 13 MG | PN 200 | G 1" -11 | G 1/2" -14 | 39 | 18 | 14 | 29.0 | 41 |
| RIK NW 32 13 MG | PN 100 | G 1.1/4" -11 | G 1/2" -14 | 49 | 20 | 14 | 32.0 | 50 |
| RIK NW 32 20 MG | PN 100 | G 1.1/4" -11 | G 3/4" -14 | 49 | 20 | 16 | 32.0 | 60 |
| RIK NW 40 13 MG | PN 100 | G 1.1/2" -11 | G 1/2" -14 | 55 | 22 | 14 | 36.0 | 55 |
| RIK NW 40 20 MG | PN 100 | G 1.1/2" -11 | G 3/4" -14 | 55 | 22 | 16 | 36.0 | 55 |
| RIK NW 40 25 MG | PN 100 | G 1.1/2" -11 | G 1" -11 | 55 | 22 | 18 | 36.0 | 55 |
