Конструкция:
Длинные
Материал:
Сталь
Модель:
Съемное редукционное соединение
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма B
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

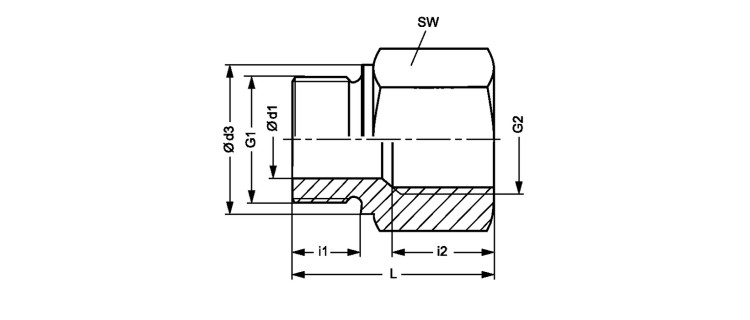

Съемное редукционное соединение, длинное
Наименование | Ø d1 mm |
Betriebsdruck | G1 | G2 | Ø d3 mm |
i1 mm |
i2 mm |
L mm |
SW mm |
---|---|---|---|---|---|---|---|---|---|
RIL NW 13 M 12 | 10.5 | PN 250 | G 1/2" -14 | M 12 x 1,5 | 26 | 14.0 | 18 | 26.5 | 27 |
RIL NW 20 M 26 | 16.0 | PN 250 | G 3/4" -14 | M 26 x 1,5 | 32 | 16.5 | 20 | 46.0 | 36 |
RIL NW 25 M 22 | 20.0 | PN 250 | G 1" -11 | M 22 x 1.5 | 39 | 18.0 | 18 | 29.0 | 41 |
