AOVR OK

Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая гаечная резьба
Форма уплотнения 1:
Кольцо круглого сечения и камерное кольцо
Форма уплотнения 2:
Наружный конус 24° с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

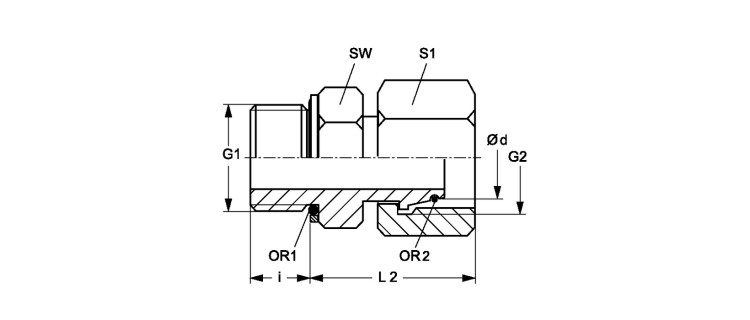

Ввертное резьбовое соединение

Наименование Серия Betriebsdruck Ø d
mm
G1 G2 i
mm
L2
mm
SW
mm
S1 OR1 OR2
AOVR OK NW 03 S S PN 630 6 G 1/4" -19 M 14 x 1.5 10.5 27.5 19 17 9,30 x 2,30 4,0 x 1,5
AOVR OK NW 04 S S PN 630 8 G 1/4" -19 M 16 x 1.5 10.5 29.5 19 19 11,30 x 2,30 6,0 x 1,5
AOVR OK NW 06 S S PN 630 10 G 3/8" -19 M 18 x 1,5 10.5 32.0 22 22 13,30 x 2,30 7,5 x 1,5
AOVR OK NW 08 S S PN 630 12 G 3/8" -19 M 20 x 1.5 10.5 34.0 22 24 15,30 x 2,30 9,0 x 1,5
AOVR OK NW 10 S S PN 630 14 G 1/2" -14 M 22 x 1.5 12.0 38.0 27 27 17,86 x 2,62 10,0 x 2,0
AOVR OK NW 13 S S PN 400 16 G 1/2" -14 M 24 x 1.5 12.0 38.5 27 30 12,00 x 2,00 12,0 x 2,0
AOVR OK NW 16 S S PN 400 20 G 3/4" -14 M 30 x 2 14.0 42.5 32 36 23,50 x 3,00 16,3 x 2,4
AOVR OK NW 20 S S PN 400 25 G 1" -11 M 36 x 2 15.5 48.5 41 46 29,50 x 3,00 20,3 x 2,4
AOVR OK NW 32 S S PN 250 38 G 1.1/2" -11 M 52 x 2 19.5 57.5 55 60 44,04 x 3,53 33,3 x 2,4
