AOVR O
Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая гаечная резьба
Форма уплотнения 1:
Форма G
Форма уплотнения 2:
Наружный конус 24° с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

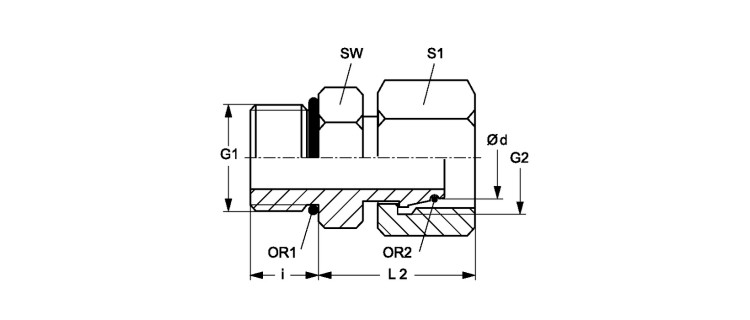

Ввертное резьбовое соединение
| Наименование | Серия | Betriebsdruck | Ø d mm |
G1 | G2 | i mm |
L2 mm |
SW mm |
S1 | OR1 | OR2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AOVR O NW 03 S | S | PN 630 | 6 | G 1/4" -19 | M 14 x 1.5 | 12 | 26.0 | 19 | 17 | 9,30 x 2,30 | 4,0 x 1,5 |
| AOVR O NW 04 S | S | PN 630 | 8 | G 1/4" -19 | M 16 x 1.5 | 12 | 28.0 | 19 | 19 | 11,30 x 2,30 | 6,0 x 1,5 |
| AOVR O NW 06 S | S | PN 630 | 10 | G 3/8" -19 | M 18 x 1,5 | 12 | 30.5 | 22 | 22 | 13,30 x 2,30 | 7,5 x 1,5 |
| AOVR O NW 08 S | S | PN 630 | 12 | G 3/8" -19 | M 20 x 1.5 | 12 | 32.5 | 22 | 24 | 15,30 x 2,30 | 9,0 x 1,5 |
| AOVR O NW 10 S | S | PN 630 | 14 | G 1/2" -14 | M 22 x 1.5 | 14 | 36.0 | 27 | 27 | 17,86 x 2,62 | 10,0 x 2,0 |
| AOVR O NW 13 S | S | PN 400 | 16 | G 1/2" -14 | M 24 x 1.5 | 14 | 36.5 | 27 | 30 | 12,00 x 2,00 | 12,0 x 2,0 |
| AOVR O NW 16 S | S | PN 400 | 20 | G 3/4" -14 | M 30 x 2 | 16 | 40.5 | 32 | 36 | 23,50 x 3,00 | 16,3 x 2,4 |
| AOVR O NW 20 S | S | PN 400 | 25 | G 1" -11 | M 36 x 2 | 18 | 46.0 | 41 | 46 | 29,50 x 3,00 | 20,3 x 2,4 |
| AOVR O NW 25 S | S | PN 250 | 30 | G 1.1/4" -11 | M 42 x 2 | 20 | 48.0 | 50 | 50 | 38,00 x 3,00 | 25,3 x 2,4 |
| AOVR O NW 32 S | S | PN 250 | 38 | G 1.1/2" -11 | M 52 x 2 | 22 | 55.0 | 55 | 55 | 44,04 x 3,53 | 33,3 x 2,4 |
