AVN VA
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Патрубок с накидной гайкой и предварительно монтированным режущим кольцом
Конструкция:
прямые
Материал:
нержавеющая сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба NPT
Соединение 2:
Метрическая гаечная резьба
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Патрубок с режущим кольцом
И наши менеджеры свяжутся с Вами в ближайшее время!

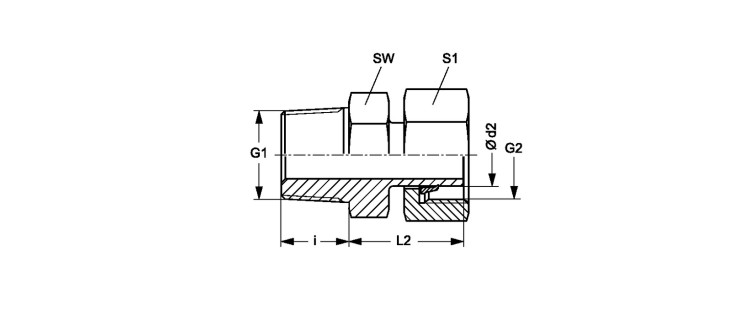

Ввертное резьбовое соединение
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | G2 | i mm |
L2 mm |
SW mm |
S1 |
|---|---|---|---|---|---|---|---|---|---|---|
| AVN NW 04 L VA | L | 6 | PN 315 | 6 | 1/8" -27 NPT | M 12 x 1,5 | 9.9 | 23.1 | 11 | 14 |
| AVN NW 04 L 1/4 VA | L | 6 | PN 315 | 6 | 1/4" -18 NPT | M 12 x 1,5 | 15.0 | 25.0 | 14 | 14 |
| AVN NW 06 L VA | L | 8 | PN 315 | 8 | 1/4" -18 NPT | M 14 x 1.5 | 15.1 | 23.9 | 14 | 17 |
| AVN NW 08 L VA | L | 10 | PN 315 | 10 | 1/4" -18 NPT | M 16 x 1.5 | 15.1 | 25.4 | 17 | 19 |
| AVN NW 10 L 1/4 VA | L | 12 | PN 315 | 12 | 1/4" -18 NPT | M 18 x 1,5 | 15.0 | 27.0 | 14 | 19 |
| AVN NW 10 L VA | L | 12 | PN 315 | 12 | 3/8" -18 NPT | M 18 x 1,5 | 15.2 | 26.2 | 19 | 22 |
| AVN NW 10 L 1/2 VA | L | 12 | PN 315 | 12 | 1/2" -14 NPT | M 18 x 1,5 | 20.0 | 30.0 | 22 | 22 |
| AVN NW 13 L 3/8 VA | L | 15 | PN 315 | 15 | 3/8" -18 NPT | M 22 x 1.5 | 15.3 | 48.0 | 19 | 27 |
| AVN NW 13 L VA | L | 15 | PN 315 | 15 | 1/2" -14 NPT | M 22 x 1.5 | 19.8 | 28.2 | 22 | 27 |
| AVN NW 16 L VA | L | 18 | PN 315 | 18 | 1/2" -14 NPT | M 26 x 1,5 | 20.1 | 28.7 | 27 | 32 |
| AVN NW 20 L VA | L | 22 | PN 160 | 22 | 3/4" -14 NPT | M 30 x 2 | 25.0 | 28.9 | 27 | 36 |
| AVN NW 25 L VA | L | 28 | PN 160 | 28 | 1" -11.5 NPT | M 36 x 2 | 25.6 | 30.5 | 36 | 41 |
| AVN NW 32 L VA | L | 35 | PN 160 | 35 | 1.1/4" -11.5 NPT | M 45 x 2 | 26.0 | 37.4 | 46 | 50 |
| AVN NW 40 L VA | L | 42 | PN 160 | 42 | 1.1/2" -11.5 NPT | M 52 x 2 | 15.1 | 39.0 | 50 | 60 |
| AVN NW 03 S VA | S | 6 | PN 630 | 6 | 1/4" -18 NPT | M 14 x 1.5 | 15.1 | 24.9 | 14 | 17 |
| AVN NW 04 S VA | S | 8 | PN 630 | 8 | 1/4" -18 NPT | M 16 x 1.5 | 15.2 | 24.9 | 14 | 19 |
| AVN NW 06 S 1/4 VA | S | 10 | PN 630 | 10 | 1/4" -18 NPT | M 18 x 1,5 | 15.0 | 24.5 | 14 | 22 |
| AVN NW 06 S VA | S | 10 | PN 630 | 10 | 3/8" -18 NPT | M 18 x 1,5 | 15.2 | 29.3 | 19 | 22 |
| AVN NW 08 S 1/4 VA | S | 12 | PN 630 | 12 | 1/4" -18 NPT | M 20 x 1.5 | 15.0 | 27.0 | 14 | 24 |
| AVN NW 08 S VA | S | 12 | PN 630 | 12 | 3/8" -18 NPT | M 20 x 1.5 | 19.8 | 28.3 | 19 | 24 |
| AVN NW 08 S 1/2 VA | S | 12 | PN 630 | 12 | 1/2" -14 NPT | M 20 x 1.5 | 20.0 | 30.0 | 22 | 24 |
| AVN NW 10 S VA | S | 14 | PN 630 | 14 | 1/2" -14 NPT | M 22 x 1.5 | 19.8 | 33.2 | 22 | 27 |
| AVN NW 13 S VA | S | 16 | PN 400 | 16 | 1/2" -14 NPT | M 24 x 1.5 | 20.1 | 33.7 | 22 | 30 |
| AVN NW 16 S VA | S | 20 | PN 400 | 20 | 3/4" -14 NPT | M 30 x 2 | 25.0 | 37.9 | 27 | 36 |
| AVN NW 20 S VA | S | 25 | PN 400 | 25 | 1" -11.5 NPT | M 36 x 1.5 | 25.0 | 43.5 | 36 | 46 |
| AVN NW 25 S VA | S | 30 | PN 400 | 30 | 1.1/4" -11.5 NPT | M 42 x 2 | 25.6 | 47.9 | 46 | 50 |
| AVN NW 32 S VA | S | 38 | PN 315 | 38 | 1.1/2" -11.5 NPT | M 52 x 2 | 26.0 | 52.0 | 50 | 60 |
