AVR ED MG
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Патрубок с накидной гайкой и предварительно монтированным режущим кольцом
Конструкция:
прямые
Материал:
Латунь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая гаечная резьба
Форма уплотнения 1:
Форма E
Форма уплотнения 2:
Патрубок с режущим кольцом
И наши менеджеры свяжутся с Вами в ближайшее время!

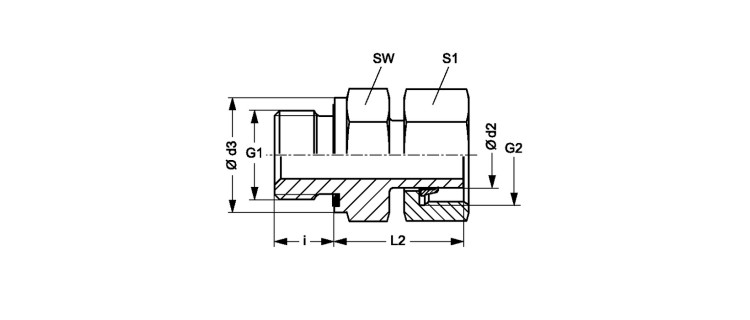

Ввертное резьбовое соединение
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | G2 | Ø d3 mm |
i mm |
L2 mm |
SW mm |
S1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AVR NW 04 L ED MG | L | 6 | PN 200 | 6 | G 1/8" -28 | M 12 x 1,5 | 14.0 | 8 | 24.5 | 14 | 14 |
| AVR NW 06 L ED MG | L | 8 | PN 200 | 8 | G 1/4" -19 | M 14 x 1.5 | 18.7 | 12 | 29.5 | 19 | 17 |
| AVR NW 08 L ED MG | L | 10 | PN 200 | 10 | G 1/4" -19 | M 16 x 1.5 | 18.7 | 12 | 27.5 | 19 | 19 |
| AVR NW 10 L ED MG | L | 12 | PN 200 | 12 | G 3/8" -19 | M 18 x 1,5 | 22.0 | 12 | 34.0 | 22 | 22 |
| AVR NW 13 L ED MG | L | 15 | PN 200 | 15 | G 1/2" -14 | M 22 x 1.5 | 26.7 | 14 | 32.0 | 27 | 27 |
| AVR NW 20 L ED MG | L | 22 | PN 100 | 22 | G 3/4" -14 | M 30 x 2 | 32.0 | 16 | 32.5 | 32 | 36 |
