AVR

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Патрубок с накидной гайкой и предварительно монтированным режущим кольцом
Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая гаечная резьба
Форма уплотнения 1:
Форма B
Форма уплотнения 2:
Патрубок с режущим кольцом
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

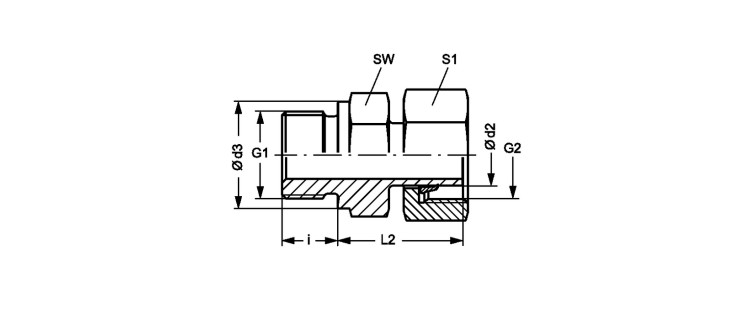

Ввертное резьбовое соединение

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck Ø d2
mm
G1 G2 Ø d3
mm
i
mm
L2
mm
SW
mm
S1
AVR NW 04 L L 6 PN 315 6 G 1/8" -28 M 12 x 1,5 14 8 24.5 14 14
AVR NW 06 L L 8 PN 315 8 G 1/4" -19 M 14 x 1.5 18 12 27.0 19 17
AVR NW 08 L L 10 PN 315 10 G 1/4" -19 M 16 x 1.5 18 12 27.5 19 19
AVR NW 10 L 1/4 L 12 PN 315 12 G 1/4" -19 M 18 x 1,5 18 12 28.5 19 22
AVR NW 10 L L 12 PN 315 12 G 3/8" -19 M 18 x 1,5 22 12 30.0 22 22
AVR NW 10 L 1/2 L 12 PN 315 12 G 1/2" -14 M 18 x 1,5 26 14 30.5 27 22
AVR NW 13 L 3/8 L 15 PN 315 15 G 3/8" -19 M 22 x 1.5 22 12 30.0 22 27
AVR NW 13 L L 15 PN 315 15 G 1/2" -14 M 22 x 1.5 26 14 30.5 27 27
AVR NW 16 L L 18 PN 315 18 G 1/2" -14 M 26 x 1,5 26 14 31.5 27 32
AVR NW 20 L L 22 PN 160 22 G 3/4" -14 M 30 x 2 32 16 32.5 32 36
AVR NW 25 L 3/4 L 28 PN 160 28 G 3/4" -14 M 36 x 2 32 16 34.0 32 41
AVR NW 25 L L 28 PN 160 28 G 1" -11 M 36 x 2 39 18 35.0 41 41
AVR NW 32 L L 35 PN 160 35 G 1.1/4" -11 M 45 x 2 49 20 42.5 50 50
AVR NW 40 L L 42 PN 160 42 G 1.1/2" -11 M 52 x 2 55 22 47.0 55 60
AVR NW 03 S S 6 PN 400 6 G 1/4" -19 M 14 x 1.5 18 12 27.0 19 17
AVR NW 04 S S 8 PN 400 8 G 1/4" -19 M 16 x 1.5 18 12 27.0 19 19
AVR NW 06 S S 10 PN 400 10 G 3/8" -19 M 18 x 1,5 22 12 32.0 22 22
AVR NW 08 S S 12 PN 400 12 G 3/8" -19 M 20 x 1.5 22 12 32.0 22 24
AVR NW 08 S 1/2 S 12 PN 400 12 G 1/2" -14 M 20 x 1.5 26 14 35.0 27 24
AVR NW 10 S S 14 PN 400 14 G 1/2" -14 M 22 x 1.5 26 14 36.5 27 27
AVR NW 13 S 3/8 S 16 PN 400 16 G 3/8" -19 M 24 x 1.5 22 12 34.0 22 30
AVR NW 13 S S 16 PN 400 16 G 1/2" -14 M 24 x 1.5 26 14 37.0 27 30
AVR NW 13 S 3/4 S 16 PN 400 16 G 3/4" -14 M 24 x 1.5 32 16 38.5 32 30
AVR NW 16 S S 20 PN 400 20 G 3/4" -14 M 30 x 2 32 16 43.0 32 36
AVR NW 20 S S 25 PN 250 25 G 1" -11 M 36 x 2 39 18 48.0 41 46
AVR NW 25 S S 30 PN 160 30 G 1.1/4" -11 M 42 x 2 49 20 51.0 50 50
AVR NW 32 S S 38 PN 160 38 G 1.1/2" -11 M 52 x 2 55 22 60.0 55 60
