AVM VA

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Патрубок с накидной гайкой и предварительно монтированным режущим кольцом
Конструкция:
прямые
Материал:
нержавеющая сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая гаечная резьба
Форма уплотнения 1:
Форма B
Форма уплотнения 2:
Патрубок с режущим кольцом
И наши менеджеры свяжутся с Вами в ближайшее время!

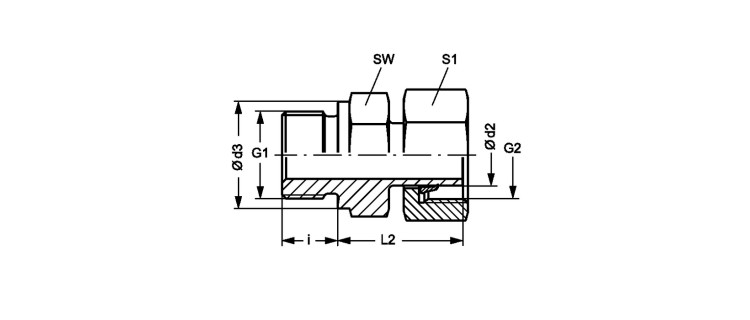

Ввертное резьбовое соединение

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck Ø d2
mm
G1 G2 Ø d3
mm
i
mm
L2
mm
SW
mm
S1
AVM NW 04 L VA L 6 PN 315 6 M 10 x 1 M 12 x 1,5 14 8 24.5 14 14
AVM NW 06 L VA L 8 PN 315 8 M 12 x 1,5 M 14 x 1.5 17 12 26.5 17 17
AVM NW 08 L VA L 10 PN 315 10 M 14 x 1.5 M 16 x 1.5 19 12 27.5 19 19
AVM NW 10 L VA L 12 PN 315 12 M 16 x 1.5 M 18 x 1,5 21 12 30.5 22 22
AVM NW 13 L VA L 15 PN 315 15 M 18 x 1,5 M 22 x 1.5 23 14 31.5 24 27
AVM NW 16 L VA L 18 PN 315 18 M 22 x 1.5 M 26 x 1,5 27 14 31.5 27 32
AVM NW 20 L VA L 22 PN 160 22 M 26 x 1,5 M 30 x 2 31 16 32.5 32 36
AVM NW 25 L VA L 28 PN 160 28 M 33 x 2 M 36 x 2 39 18 35.0 41 41
AVM NW 32 L VA L 35 PN 160 35 M 42 x 2 M 45 x 2 49 20 42.5 50 50
AVM NW 40 L VA L 42 PN 250 42 M 48 x 2 M 52 x 2 55 22 46.5 55 60
AVM NW 03 S VA S 6 PN 630 6 M 12 x 1,5 M 14 x 1.5 17 12 27.0 17 17
AVM NW 04 S VA S 8 PN 630 8 M 14 x 1.5 M 16 x 1.5 19 12 29.5 19 19
AVM NW 06 S VA S 10 PN 630 10 M 16 x 1.5 M 18 x 1,5 21 12 32.0 22 22
AVM NW 08 S VA S 12 PN 630 12 M 18 x 1,5 M 20 x 1.5 23 12 34.0 24 24
AVM NW 10 S VA S 14 PN 630 14 M 20 x 1.5 M 22 x 1.5 25 14 36.5 27 27
AVM NW 13 S VA S 16 PN 400 16 M 22 x 1.5 M 24 x 1.5 27 14 37.0 27 30
AVM NW 16 S VA S 20 PN 400 20 M 27 x 2 M 30 x 2 32 16 43.0 32 36
AVM NW 20 S VA S 25 PN 400 25 M 33 x 2 M 36 x 2 39 18 48.0 41 46
AVM NW 25 S VA S 30 PN 250 30 M 42 x 2 M 42 x 2 49 20 51.0 50 50
AVM NW 32 S VA S 38 PN 250 38 M 48 x 2 M 52 x 2 55 22 60.0 55 60
