NVN
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертный штуцер
Соединение 1:
Наружная резьба NPT
Соединение 2:
Патрубок предварительно немонтированный
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Соединение с режущим кольцом
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

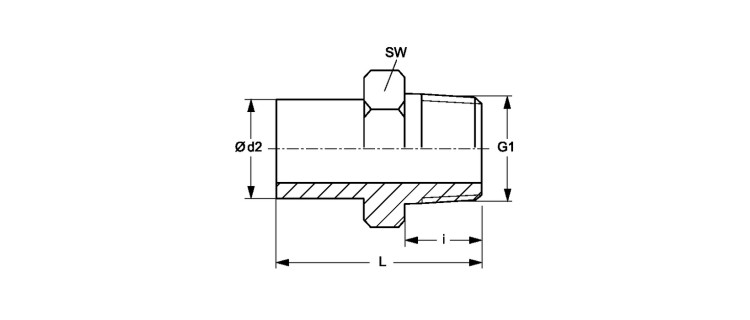

Ввертный штуцер
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | i mm |
L mm |
SW mm |
|---|---|---|---|---|---|---|---|---|
| NVN NW 04 L | L | 6 | PN 315 | 6 | 1/8" -27 NPT | 10.0 | 33.0 | 11 |
| NVN NW 06 L | L | 8 | PN 315 | 8 | 1/4" -18 NPT | 15.0 | 39.0 | 14 |
| NVN NW 08 L | L | 10 | PN 315 | 10 | 1/4" -18 NPT | 15.0 | 40.0 | 14 |
| NVN NW 10 L | L | 12 | PN 315 | 12 | 3/8" -18 NPT | 15.0 | 44.5 | 19 |
| NVN NW 13 L | L | 15 | PN 315 | 15 | 1/2" -14 NPT | 20.0 | 48.0 | 22 |
| NVN NW 16 L | L | 18 | PN 315 | 18 | 1/2" -14 NPT | 20.0 | 49.0 | 22 |
| NVN NW 20 L | L | 22 | PN 160 | 22 | 3/4" -14 NPT | 20.0 | 49.0 | 27 |
| NVN NW 25 L | L | 28 | PN 160 | 28 | 1" -11.5 NPT | 25.0 | 55.5 | 36 |
| NVN NW 32 L | L | 35 | PN 160 | 35 | 1.1/4" -11.5 NPT | 26.0 | 63.0 | 46 |
| NVN NW 40 L | L | 42 | PN 160 | 42 | 1.1/2" -11.5 NPT | 26.0 | 65.0 | 50 |
| NVN NW 03 S | S | 6 | PN 630 | 6 | 1/4" -18 NPT | 15.0 | 40.0 | 14 |
| NVN NW 04 S | S | 8 | PN 630 | 8 | 1/4" -18 NPT | 15.0 | 40.0 | 14 |
| NVN NW 06 S | S | 10 | PN 630 | 10 | 3/8" -18 NPT | 15.0 | 44.0 | 19 |
| NVN NW 08 S | S | 12 | PN 630 | 12 | 3/8" -18 NPT | 15.0 | 44.5 | 19 |
| NVN NW 10 S | S | 14 | PN 630 | 14 | 1/2" -14 NPT | 20.0 | 53.5 | 22 |
| NVN NW 13 S | S | 16 | PN 400 | 16 | 1/2" -14 NPT | 20.0 | 53.5 | 22 |
| NVN NW 16 S | S | 20 | PN 400 | 20 | 3/4" -14 NPT | 20.0 | 58.0 | 27 |
| NVN NW 20 S | S | 25 | PN 400 | 25 | 1" -11.5 NPT | 25.0 | 68.5 | 36 |
| NVN NW 25 S | S | 30 | PN 400 | 30 | 1.1/4" -11.5 NPT | 26.0 | 73.5 | 46 |
| NVN NW 32 S | S | 38 | PN 315 | 38 | 1.1/2" -11.5 NPT | 26.0 | 78.0 | 50 |
