NVR ED VA

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
нержавеющая сталь
Модель:
Ввертный штуцер
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Патрубок предварительно немонтированный
Форма уплотнения 1:
Форма E
Форма уплотнения 2:
Соединение с режущим кольцом
И наши менеджеры свяжутся с Вами в ближайшее время!

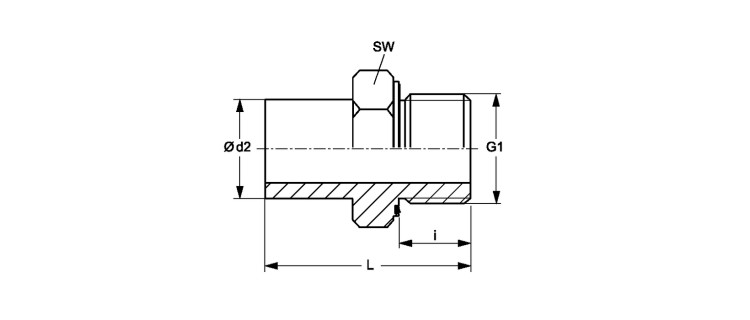

Ввертный штуцер

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck Ø d2
mm
G1 i
mm
L
mm
SW
mm
NVR NW 04 L ED VA L 6 PN 315 6 G 1/8" -28 8 32.5 14
NVR NW 04 L 1/4 ED VA L 6 PN 315 6 G 1/4" -19 12 38.5 19
NVR NW 06 L ED VA L 8 PN 315 8 G 1/4" -19 12 39.0 19
NVR NW 08 L ED VA L 10 PN 315 10 G 1/4" -19 12 39.5 19
NVR NW 08 L 3/8 ED VA L 10 PN 315 10 G 3/8" -19 12 41.0 22
NVR NW 08 L 1/2 ED VA L 10 PN 315 10 G 1/2" -14 14 43.5 27
NVR NW 10 L 1/4 ED VA L 12 PN 315 12 G 1/4" -19 12 40.5 19
NVR NW 10 L ED VA L 12 PN 315 12 G 3/8" -19 12 42.0 22
NVR NW 10 L 1/2 ED VA L 12 PN 315 12 G 1/2" -14 14 44.5 27
NVR NW 13 L 3/8 ED VA L 15 PN 315 15 G 3/8" -19 12 42.0 22
NVR NW 13 L ED VA L 15 PN 315 15 G 1/2" -14 14 44.5 27
NVR NW 16 L 3/8 ED VA L 18 PN 315 18 G 3/8" -19 12 43.0 22
NVR NW 16 L ED VA L 18 PN 315 18 G 1/2" -14 14 45.5 27
NVR NW 16 L 3/4 ED VA L 18 PN 315 18 G 3/4" -14 16 48.0 32
NVR NW 20 L 3/8 ED VA L 22 PN 160 22 G 3/8" -19 12 43.5 27
NVR NW 20 L 1/2 ED VA L 22 PN 160 22 G 1/2" -14 14 46.0 27
NVR NW 20 L ED VA L 22 PN 160 22 G 3/4" -14 16 48.5 32
NVR NW 25 L ED VA L 28 PN 160 28 G 1" -11 18 53.0 41
NVR NW 32 L ED VA L 35 PN 160 35 G 1.1/4" -11 20 62.5 50
NVR NW 40 L ED VA L 42 PN 160 42 G 1.1/2" -11 22 69.0 55
NVR NW 03 S 1/8 ED VA S 6 PN 630 6 G 1/8" -28 8 34.5 14
NVR NW 03 S ED VA S 6 PN 630 6 G 1/4" -19 12 39.0 19
NVR NW 04 S ED VA S 8 PN 630 8 G 1/4" -19 12 39.0 19
NVR NW 06 S 1/4 ED VA S 10 PN 630 10 G 1/4" -19 12 42.0 19
NVR NW 06 S ED VA S 10 PN 630 10 G 3/8" -19 12 44.0 22
NVR NW 06 S 1/2 ED VA S 10 PN 630 10 G 1/2" -14 14 49.0 27
NVR NW 08 S 1/4 ED VA S 12 PN 630 12 G 1/4" -19 12 42.0 19
NVR NW 08 S ED VA S 12 PN 630 12 G 3/8" -19 12 44.0 22
NVR NW 08 S 1/2 ED VA S 12 PN 630 12 G 1/2" -14 14 49.0 27
NVR NW 10 S 1/4 ED VA S 14 PN 630 14 G 1/4" -19 12 43.5 19
NVR NW 10 S ED VA S 14 PN 630 14 G 1/2" -14 14 50.5 27
NVR NW 13 S 3/8 ED VA S 16 PN 400 16 G 3/8" -19 12 46.0 22
NVR NW 13 S ED VA S 16 PN 400 16 G 1/2" -14 14 51.0 27
NVR NW 13 S 3/4 ED VA S 16 PN 400 16 G 3/4" -14 16 54.5 32
NVR NW 16 S 1/2 ED VA S 20 PN 400 20 G 1/2" -14 14 55.5 27
NVR NW 16 S ED VA S 20 PN 400 20 G 3/4" -14 16 59.0 32
NVR NW 20 S 3/4 ED VA S 25 PN 400 25 G 3/4" -14 16 62.0 32
NVR NW 20 S ED VA S 25 PN 400 25 G 1" -11 18 66.0 41
NVR NW 25 S ED VA S 30 PN 400 30 G 1.1/4" -11 20 71.0 50
NVR NW 32 S ED VA S 38 PN 315 38 G 1.1/2" -11 22 82.0 55
