Sirius

NVM ED

Норма:

DIN 2353,ISO 8434-1

Комплект поставки:

Штуцер (без накидной гайки и режущего кольца)

Конструкция:

прямые

Материал:

Сталь

Модель:

Ввертный штуцер

Соединение 1:

Метрическая наружная резьба, цилиндрическая

Соединение 2:

Патрубок предварительно немонтированный

Форма уплотнения 1:

Форма E

Форма уплотнения 2:

Соединение с режущим кольцом

Защита поверхности:

Гальваническое покрытие

И наши менеджеры свяжутся с Вами в ближайшее время!

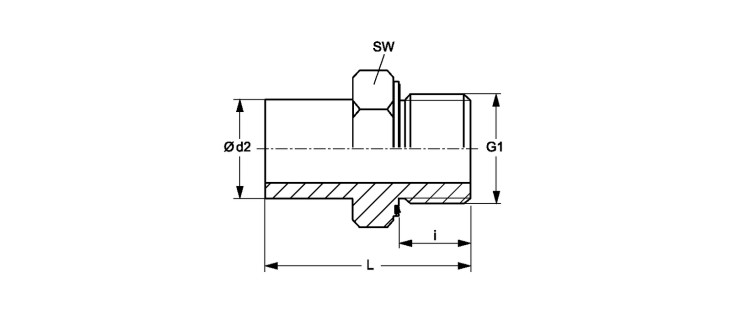

Ввертный штуцер

Наименование	Серия	Наружный Ø трубы mm	Betriebsdruck	Ø d2 mm	G1	i mm	L mm	SW mm
NVM NW 04 L ED	L	6	PN 315	6	M 10 x 1	8	32.5	14
NVM NW 06 L ED	L	8	PN 315	8	M 12 x 1,5	12	38.5	17
NVM NW 08 L ED	L	10	PN 315	10	M 16 x 1.5	12	39.5	19
NVM NW 10 L ED	L	12	PN 315	12	M 16 x 1.5	12	42.5	22
NVM NW 13 L ED	L	15	PN 315	15	M 18 x 1,5	12	43.5	24
NVM NW 16 L ED	L	18	PN 315	18	M 22 x 1.5	14	45.5	27
NVM NW 20 L ED	L	22	PN 160	22	M 26 x 1,5	16	48.5	32
NVM NW 25 L ED	L	28	PN 160	28	M 33 x 2	18	53.0	41
NVM NW 32 L ED	L	35	PN 160	35	M 42 x 2	20	62.5	50
NVM NW 40 L ED	L	42	PN 160	42	M 48 x 2	22	68.5	55
NVM NW 03 S ED	S	6	PN 630	6	M 12 x 1,5	12	39.0	17
NVM NW 04 S ED	S	8	PN 630	8	M 14 x 1.5	12	41.5	19
NVM NW 06 S ED	S	10	PN 630	10	M 16 x 1.5	12	44.0	22
NVM NW 08 S ED	S	12	PN 630	12	M 18 x 1,5	12	46.0	24
NVM NW 10 S ED	S	14	PN 630	14	M 20 x 1.5	14	50.5	27
NVM NW 13 S ED	S	16	PN 400	16	M 22 x 1.5	14	51.0	27
NVM NW 16 S ED	S	20	PN 400	20	M 27 x 2	16	59.0	32
NVM NW 20 S ED	S	25	PN 400	25	M 33 x 2	18	66.0	41
NVM NW 25 S ED	S	30	PN 400	30	M 42 x 2	20	71.0	50
NVM NW 32 S ED	S	38	PN 315	38	M 48 x 2	22	82.0	55
