AH MG

Норма:
ISO 8434-1
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
прямые
Материал:
Латунь
Модель:
Редукционное резьбовое соединение
Соединение 1:
Метрическая гаечная резьба
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Патрубок с режущим кольцом
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

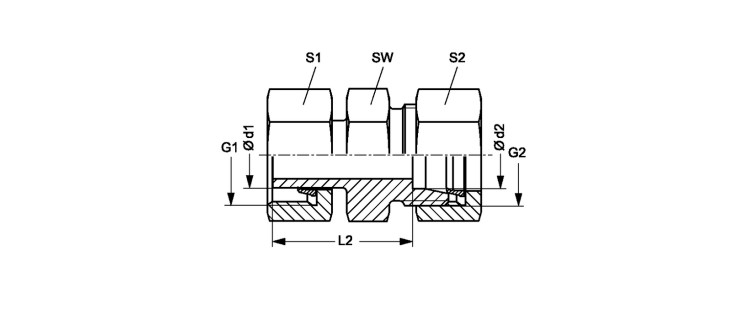

Редукционное резьбовое соединение

Наименование Серия Betriebsdruck Ø d1
mm
Ø d2
mm
G1 G2 L2
mm
SW
mm
S1 S2
AH NW 06 L 04 MG L PN 200 8 6 M 14 x 1.5 M 12 x 1,5 25.5 12 17 14
AH NW 08 L 04 MG L PN 200 10 6 M 16 x 1.5 M 12 x 1,5 27.0 12 19 14
AH NW 08 L 06 MG L PN 200 10 8 M 16 x 1.5 M 14 x 1.5 27.5 14 19 17
AH NW 10 L 04 MG L PN 200 12 6 M 18 x 1,5 M 12 x 1,5 28.0 14 22 14
AH NW 10 L 06 MG L PN 200 12 8 M 18 x 1,5 M 14 x 1.5 29.0 14 22 17
AH NW 10 L 08 MG L PN 200 12 10 M 18 x 1,5 M 16 x 1.5 30.0 17 22 19
AH NW 13 L 04 MG L PN 200 15 6 M 22 x 1.5 M 12 x 1,5 29.0 17 27 14
AH NW 13 L 06 MG L PN 200 15 8 M 22 x 1.5 M 14 x 1.5 29.0 17 27 17
AH NW 13 L 08 MG L PN 200 15 10 M 22 x 1.5 M 16 x 1.5 30.0 17 27 19
AH NW 13 L 10 MG L PN 200 15 12 M 22 x 1.5 M 18 x 1,5 31.0 19 27 22
AH NW 16 L 06 MG L PN 200 18 8 M 26 x 1,5 M 14 x 1.5 31.0 19 32 17
AH NW 16 L 08 MG L PN 200 18 10 M 26 x 1,5 M 16 x 1.5 32.0 19 32 19
AH NW 16 L 10 MG L PN 200 18 12 M 26 x 1,5 M 18 x 1,5 33.0 19 32 22
AH NW 16 L 13 MG L PN 200 18 15 M 26 x 1,5 M 22 x 1.5 34.0 24 32 27
AH NW 20 L 13 MG L PN 100 22 15 M 30 x 2 M 22 x 1.5 36.0 24 36 27
AH NW 20 L 16 MG L PN 100 22 18 M 30 x 2 M 26 x 1,5 36.5 27 36 32
AH NW 25 L 08 MG L PN 100 28 10 M 36 x 2 M 16 x 1.5 35.0 30 41 19
AH NW 25 L 10 MG L PN 100 28 12 M 36 x 2 M 18 x 1,5 36.0 30 41 22
AH NW 25 L 13 MG L PN 100 28 15 M 36 x 2 M 22 x 1.5 37.0 30 41 27
AH NW 25 L 16 MG L PN 100 28 18 M 36 x 2 M 26 x 1,5 37.5 30 41 32
AH NW 25 L 20 MG L PN 100 28 22 M 36 x 2 M 30 x 2 39.5 32 41 36
AH NW 06 S 04 MG S PN 400 10 8 M 18 x 1,5 M 16 x 1.5 34.0 17 22 19
AH NW 08 S 03 MG S PN 400 12 6 M 20 x 1.5 M 14 x 1.5 32.0 14 24 17
AH NW 08 S 04 MG S PN 400 12 8 M 20 x 1.5 M 16 x 1.5 34.0 17 24 19
AH NW 08 S 06 MG S PN 400 12 10 M 20 x 1.5 M 18 x 1,5 33.5 19 24 22
AH NW 13 S 04 MG S PN 250 16 8 M 24 x 1.5 M 16 x 1.5 37.0 17 30 19
AH NW 13 S 06 MG S PN 250 16 10 M 24 x 1.5 M 18 x 1,5 36.5 19 30 22
AH NW 13 S 08 MG S PN 250 16 12 M 24 x 1.5 M 20 x 1.5 38.5 22 30 24
AH NW 16 S 04 MG S PN 250 20 8 M 30 x 2 M 16 x 1.5 42.0 22 36 19
AH NW 16 S 06 MG S PN 250 20 10 M 30 x 2 M 18 x 1,5 41.5 22 36 22
AH NW 16 S 08 MG S PN 250 20 12 M 30 x 2 M 20 x 1.5 43.5 22 36 24
AH NW 16 S 13 MG S PN 250 20 16 M 30 x 2 M 24 x 1.5 44.5 27 36 30
AH NW 20 S 16 MG S PN 250 25 20 M 36 x 2 M 30 x 2 48.5 32 46 36
AH NW 25 S 20 MG S PN 250 30 25 M 42 x 2 M 36 x 2 57.0 41 50 46
AH NW 32 S 25 MG S PN 200 38 30 M 52 x 2 M 42 x 2 60.5 46 60 50
