SV MG

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
прямые
Материал:
Латунь
Модель:
Переборочное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

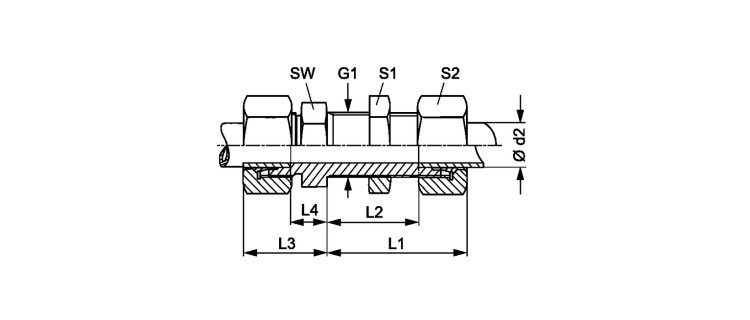

Переборочное резьбовое соединение

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck Ø d2
mm
G1 L1
mm
L2
mm
L3
mm
L4
mm
SW
mm
S1 S2
SV NW 04 HL MG L 6 PN 200 6 M 12 x 1,5 42 27.0 22 7.0 17 17 14
SV NW 06 HL MG L 8 PN 200 8 M 14 x 1.5 42 27.0 23 8.0 19 19 17
SV NW 08 HL MG L 10 PN 200 10 M 16 x 1.5 43 28.0 25 10.0 22 22 19
SV NW 10 HL MG L 12 PN 200 12 M 18 x 1,5 44 29.0 25 10.0 24 24 22
SV NW 13 HL MG L 15 PN 200 15 M 22 x 1.5 46 31.0 27 12.0 27 30 27
SV NW 16 HL MG L 18 PN 200 18 M 26 x 1,5 49 32.5 30 13.5 32 36 32
SV NW 20 HL MG L 22 PN 100 22 M 30 x 2 51 34.5 33 16.5 36 41 36
SV NW 25 HL MG L 28 PN 100 28 M 36 x 2 52 35.5 35 18.5 41 46 41
SV NW 03 HS MG S 6 PN 400 6 M 14 x 1.5 44 29.0 27 12.0 19 19 17
SV NW 04 HS MG S 8 PN 400 8 M 16 x 1.5 44 29.0 28 13.0 22 22 19
SV NW 06 HS MG S 10 PN 400 10 M 18 x 1,5 46 29.5 31 14.5 24 24 22
SV NW 08 HS MG S 12 PN 400 12 M 20 x 1.5 47 30.5 31 14.5 27 27 24
SV NW 13 HS MG S 16 PN 250 16 M 24 x 1.5 50 31.5 35 16.5 32 32 30
SV NW 16 HS MG S 20 PN 250 20 M 30 x 2 55 33.5 39 17.5 41 41 36
SV NW 20 HS MG S 25 PN 250 25 M 36 x 2 59 35.0 44 20.0 46 46 46
SV NW 25 HS MG S 30 PN 250 30 M 42 x 2 64 37.5 48 21.5 50 50 50
