XSVR ED

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Переборочное ввертное резьбовое соединение
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма E
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

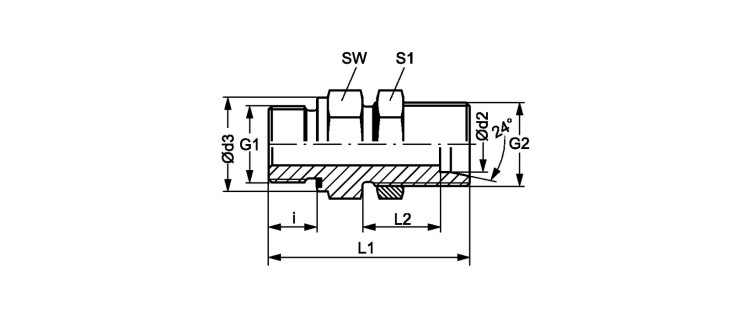

Переборочное ввертное резьбовое соединение

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck Ø d2
mm
G1 G2 Ø d3
mm
i
mm
L1
mm
L2
mm
SW
mm
S1
XSVR NW 06 HL ED L 8 PN 315 8 G 1/4" -19 M 14 x 1.5 18.9 12 53.0 27.0 19 19
XSVR NW 06 HL 3/8 ED L 8 PN 315 8 G 3/8" -19 M 14 x 1.5 21.9 12 54.5 27.0 22 19
XSVR NW 06 HL 1/2 ED L 8 PN 315 8 G 1/2" -14 M 14 x 1.5 26.9 14 58.0 27.0 27 19
XSVR NW 08 HL ED L 10 PN 315 10 G 1/4" -19 M 16 x 1.5 18.9 12 55.0 28.0 22 22
XSVR NW 08 HL 1/2 ED L 10 PN 315 10 G 1/2" -14 M 16 x 1.5 26.9 14 59.0 27.0 27 22
XSVR NW 10 HL ED L 12 PN 315 12 G 3/8" -19 M 18 x 1,5 21.9 12 56.5 29.0 24 24
XSVR NW 10 HL 1/2 ED L 12 PN 315 12 G 1/2" -14 M 18 x 1,5 26.9 14 60.0 29.0 27 24
XSVR NW 13 HL ED L 15 PN 250 15 G 1/2" -14 M 22 x 1.5 26.9 14 62.0 31.0 27 30
XSVR NW 13 HL 3/4 ED L 15 PN 250 15 G 3/4" -14 M 22 x 1.5 31.9 16 66.0 31.0 32 30
XSVR NW 16 HL ED L 18 PN 250 18 G 1/2" -14 M 26 x 1,5 26.9 14 66.0 33.5 32 36
XSVR NW 16 HL 3/4 ED L 18 PN 250 18 G 3/4" -14 M 26 x 1,5 31.9 16 68.0 33.5 32 36
XSVR NW 16 HL 1 ED L 18 PN 250 18 G 1" -11 M 26 x 1,5 39.9 18 73.0 33.5 41 36
XSVR NW 20 HL ED L 22 PN 250 22 G 3/4" -14 M 30 x 2 31.9 16 71.0 34.5 36 41
XSVR NW 40 HL ED L 42 PN 250 42 G 1.1/2" -11 M 52 x 2 54.9 22 86.0 36.0 60 65
XSVR NW 08 HS 1/2 ED S 12 PN 400 12 G 1/2" -14 M 20 x 1.5 26.9 14 65.0 30.5 27 27
XSVR NW 13 HS ED S 16 PN 400 16 G 1/2" -14 M 24 x 1.5 26.9 14 68.0 31.5 32 32
XSVR NW 13 HS 3/4 ED S 16 PN 400 16 G 3/4" -14 M 24 x 1.5 31.9 16 70.0 31.5 32 32
XSVR NW 16 HS ED S 20 PN 400 20 G 3/4" -14 M 30 x 2 31.9 16 75.0 33.5 41 41
XSVR NW 20 HS 3/4 ED S 25 PN 400 25 G 3/4" -14 M 36 x 2 31.9 16 80.0 35.0 46 46
XSVR NW 20 HS ED S 25 PN 400 25 G 1" -11 M 36 x 2 39.9 18 82.0 35.0 46 46
XSVR NW 25 HS ED S 30 PN 400 30 G 1.1/4" -11 M 42 x 2 49.9 20 89.0 37.5 50 50
