XGAN VA
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
нержавеющая сталь
Модель:
Навинчиваемое резьбовое соединение
Соединение 1:
Внутренняя резьба NPT
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

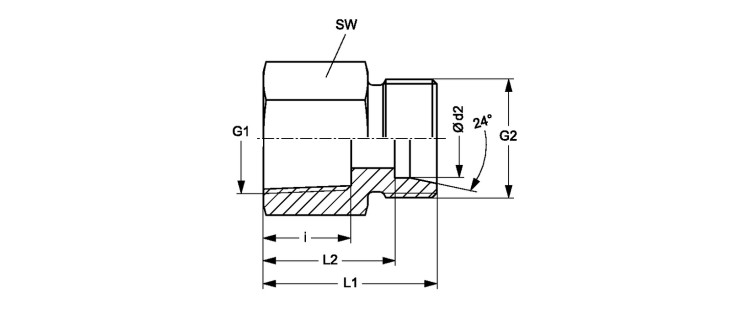

Навинчиваемое резьбовое соединение
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | G2 | i mm |
L1 mm |
L2 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|---|
| XGAN NW 04 HL VA | L | 6 | PN 315 | 6 | 1/8" -27 NPT | M 12 x 1,5 | 11.6 | 26.0 | 19.0 | 14 |
| XGAN NW 04 HL 1/4 VA | L | 6 | PN 315 | 6 | 1/4" -18 NPT | M 12 x 1,5 | 16.4 | 30.5 | 23.5 | 19 |
| XGAN NW 06 HL VA | L | 8 | PN 315 | 8 | 1/4" -18 NPT | M 14 x 1.5 | 16.4 | 30.5 | 23.5 | 19 |
| XGAN NW 08 HL VA | L | 10 | PN 315 | 10 | 1/4" -18 NPT | M 16 x 1.5 | 16.4 | 31.0 | 24.0 | 19 |
| XGAN NW 08 HL 1/2 VA | L | 10 | PN 315 | 10 | 1/2" -14 NPT | M 16 x 1.5 | 22.6 | 39.0 | 32.0 | 27 |
| XGAN NW 10 HL 1/4 VA | L | 12 | PN 315 | 12 | 1/4" -18 NPT | M 18 x 1,5 | 16.4 | 31.0 | 24.0 | 19 |
| XGAN NW 10 HL VA | L | 12 | PN 315 | 12 | 3/8" -18 NPT | M 18 x 1,5 | 17.4 | 34.0 | 27.0 | 24 |
| XGAN NW 10 HL 1/2 VA | L | 12 | PN 315 | 12 | 1/2" -14 NPT | M 18 x 1,5 | 22.6 | 39.0 | 32.0 | 27 |
| XGAN NW 13 HL VA | L | 15 | PN 315 | 15 | 1/2" -14 NPT | M 22 x 1.5 | 22.6 | 40.0 | 33.0 | 27 |
| XGAN NW 16 HL VA | L | 18 | PN 315 | 18 | 1/2" -14 NPT | M 26 x 1,5 | 22.6 | 40.0 | 32.5 | 27 |
| XGAN NW 20 HL VA | L | 22 | PN 160 | 22 | 3/4" -14 NPT | M 30 x 2 | 23.1 | 43.0 | 35.5 | 36 |
| XGAN NW 25 HL VA | L | 28 | PN 160 | 28 | 1" -11.5 NPT | M 36 x 2 | 27.8 | 48.0 | 40.5 | 41 |
| XGAN NW 32 HL VA | L | 35 | PN 160 | 35 | 1.1/4" -11.5 NPT | M 45 x 2 | 28.3 | 51.0 | 40.5 | 55 |
| XGAN NW 40 HL VA | L | 42 | PN 160 | 42 | 1.1/2" -11.5 NPT | M 52 x 2 | 28.3 | 53.0 | 42.0 | 60 |
| XGAN NW 03 HS VA | S | 6 | PN 630 | 6 | 1/4" -18 NPT | M 14 x 1.5 | 16.4 | 33.0 | 26.0 | 19 |
| XGAN NW 04 HS VA | S | 8 | PN 630 | 8 | 1/4" -18 NPT | M 16 x 1.5 | 16.4 | 33.0 | 26.0 | 19 |
| XGAN NW 06 HS VA | S | 10 | PN 630 | 10 | 3/8" -18 NPT | M 18 x 1,5 | 17.4 | 35.0 | 27.0 | 24 |
| XGAN NW 08 HS VA | S | 12 | PN 630 | 12 | 3/8" -18 NPT | M 20 x 1.5 | 17.4 | 35.0 | 27.5 | 24 |
| XGAN NW 08 HS 1/2 VA | S | 12 | PN 630 | 12 | 1/2" -14 NPT | M 20 x 1.5 | 22.6 | 41.0 | 33.5 | 27 |
| XGAN NW 10 HS VA | S | 14 | PN 630 | 14 | 1/2" -14 NPT | M 22 x 1.5 | 22.6 | 43.0 | 35.0 | 27 |
| XGAN NW 13 HS VA | S | 16 | PN 400 | 16 | 1/2" -14 NPT | M 24 x 1.5 | 22.6 | 43.0 | 34.5 | 27 |
| XGAN NW 16 HS VA | S | 20 | PN 400 | 20 | 3/4" -14 NPT | M 30 x 2 | 23.1 | 46.0 | 35.5 | 36 |
| XGAN NW 20 HS VA | S | 25 | PN 400 | 25 | 1" -11.5 NPT | M 36 x 2 | 27.8 | 53.0 | 41.0 | 41 |
| XGAN NW 25 HS VA | S | 30 | PN 400 | 30 | 1.1/4" -11.5 NPT | M 42 x 2 | 28.3 | 57.0 | 43.5 | 55 |
| XGAN NW 32 HS VA | S | 38 | PN 315 | 38 | 1.1/2" -11.5 NPT | M 52 x 2 | 28.3 | 59.0 | 43.0 | 60 |
