XGAR VA

XGAR VA
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
нержавеющая сталь
Модель:
Навинчиваемое резьбовое соединение
Соединение 1:
Внутренняя резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма А
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

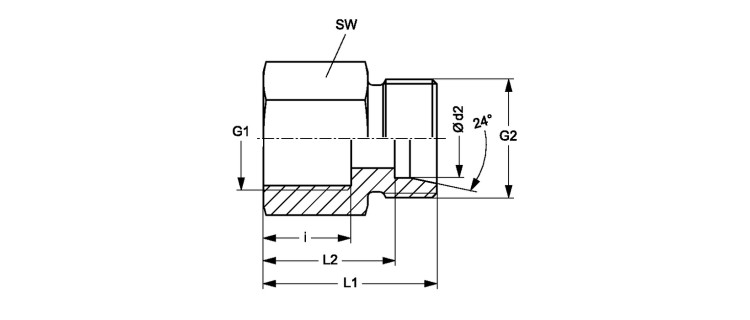

Навинчиваемое резьбовое соединение

Наименование Серия Наружный Ø трубы
mm		 Betriebsdruck Ø d2
mm		 G1 G2 i
mm		 L1
mm		 L2
mm		 SW
mm
XGAR NW 04 HL VA L 6 PN 315 6 G 1/8" -28 M 12 x 1,5 12.0 26.0 19.0 14
XGAR NW 04 HL 1/4 VA L 6 PN 315 6 G 1/4" -19 M 12 x 1,5 17.0 31.0 24.0 19
XGAR NW 04 HL 3/8 VA L 6 PN 315 6 G 3/8" -19 M 12 x 1,5 17.0 32.0 25.0 22
XGAR NW 04 HL 1/2 VA L 6 PN 315 6 G 1/2" -14 M 12 x 1,5 20.0 36.0 29.0 27
XGAR NW 06 HL VA L 8 PN 315 8 G 1/4" -19 M 14 x 1.5 17.0 31.0 24.0 19
XGAR NW 06 HL 3/8 VA L 8 PN 315 8 G 3/8" -19 M 14 x 1.5 17.0 32.0 25.0 22
XGAR NW 06 HL 1/2 VA L 8 PN 315 8 G 1/2" -14 M 14 x 1.5 20.0 36.0 29.0 27
XGAR NW 08 HL VA L 10 PN 315 10 G 1/4" -19 M 16 x 1.5 17.0 32.0 25.0 19
XGAR NW 08 HL 3/8 VA L 10 PN 315 10 G 3/8" -19 M 16 x 1.5 17.0 33.0 26.0 22
XGAR NW 08 HL 1/2 VA L 10 PN 315 10 G 1/2" -14 M 16 x 1.5 20.0 37.0 30.0 27
XGAR NW 10 HL 1/4 VA L 12 PN 315 12 G 1/4" -19 M 18 x 1,5 17.0 32.0 25.0 19
XGAR NW 10 HL VA L 12 PN 315 12 G 3/8" -19 M 18 x 1,5 17.0 33.0 26.0 22
XGAR NW 10 HL 1/2 VA L 12 PN 315 12 G 1/2" -14 M 18 x 1,5 20.0 37.0 30.0 27
XGAR NW 13 HL 3/8 VA L 15 PN 315 15 G 3/8" -19 M 22 x 1.5 17.0 34.0 27.0 24
XGAR NW 13 HL VA L 15 PN 315 15 G 1/2" -14 M 22 x 1.5 20.0 38.0 31.0 27
XGAR NW 16 HL 3/8 VA L 18 PN 315 18 G 3/8" -19 M 26 x 1,5 17.0 35.0 27.5 27
XGAR NW 16 HL VA L 18 PN 315 18 G 1/2" -14 M 26 x 1,5 20.0 38.0 30.5 27
XGAR NW 20 HL 1/2 VA L 22 PN 160 22 G 1/2" -14 M 30 x 2 20.0 41.0 33.5 32
XGAR NW 20 HL VA L 22 PN 160 22 G 3/4" -14 M 30 x 2 22.0 43.0 35.5 32
XGAR NW 25 HL VA L 28 PN 160 28 G 1" -11 M 36 x 2 24.5 45.5 38.0 41
XGAR NW 32 HL VA L 35 PN 160 35 G 1.1/4" -11 M 45 x 2 26.5 51.5 41.0 50
XGAR NW 40 HL VA L 42 PN 160 42 G 1.1/2" -11 M 52 x 2 28.5 53.5 42.5 55
XGAR NW 03 HS 1/8 VA S 6 PN 400 6 G 1/8" -28 M 14 x 1.5 12.0 28.0 21.0 17
XGAR NW 03 HS VA S 6 PN 630 6 G 1/4" -19 M 14 x 1.5 17.0 33.0 26.0 19
XGAR NW 04 HS VA S 8 PN 630 8 G 1/4" -19 M 16 x 1.5 17.0 33.0 26.0 19
XGAR NW 06 HS VA S 10 PN 630 10 G 3/8" -19 M 18 x 1,5 17.0 34.0 26.5 24
XGAR NW 06 HS 1/2 VA S 10 PN 400 10 G 1/2" -14 M 18 x 1,5 20.0 38.0 30.5 27
XGAR NW 08 HS 1/4 VA S 12 PN 400 12 G 1/4" -19 M 20 x 1.5 17.0 34.0 26.5 24
XGAR NW 08 HS VA S 12 PN 630 12 G 3/8" -19 M 20 x 1.5 17.0 34.0 26.5 24
XGAR NW 08 HS 1/2 VA S 12 PN 400 12 G 1/2" -14 M 20 x 1.5 20.0 38.0 30.5 27
XGAR NW 10 HS VA S 14 PN 630 14 G 1/2" -14 M 22 x 1.5 20.0 40.0 32.0 27
XGAR NW 13 HS VA S 16 PN 400 16 G 1/2" -14 M 24 x 1.5 20.0 40.0 31.5 27
XGAR NW 16 HS 3/8 VA S 20 PN 315 20 G 3/8" -19 M 30 x 2 17.0 38.0 27.5 36
XGAR NW 16 HS 1/2 VA S 20 PN 315 20 G 1/2" -14 M 30 x 2 20.0 43.0 31.5 36
XGAR NW 16 HS VA S 20 PN 400 20 G 3/4" -14 M 30 x 2 22.0 45.0 34.5 36
XGAR NW 20 HS VA S 25 PN 400 25 G 1" -11 M 36 x 2 24.5 49.5 37.5 41
XGAR NW 25 HS VA S 30 PN 400 30 G 1.1/4" -11 M 42 x 2 26.5 55.5 42.0 50
XGAR NW 32 HS VA S 38 PN 315 38 G 1.1/2" -11 M 52 x 2 28.5 59.5 43.5 60
