XGAR
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Навинчиваемое резьбовое соединение
Соединение 1:
Внутренняя резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма А
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

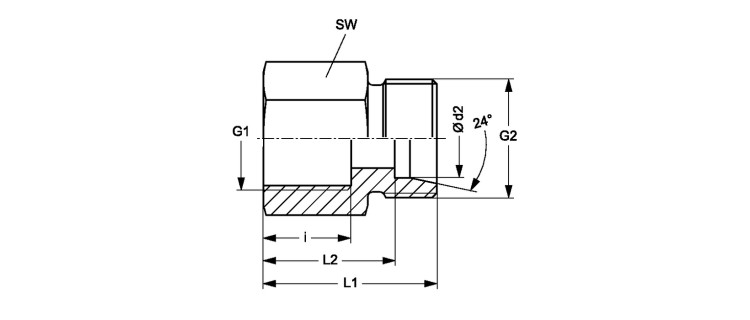

Навинчиваемое резьбовое соединение
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | G2 | i mm |
L1 mm |
L2 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|---|
| XGAR NW 04 HL | L | 6 | PN 315 | 6 | G 1/8" -28 | M 12 x 1,5 | 12.0 | 26.0 | 19.0 | 14 |
| XGAR NW 04 HL 1/4 | L | 6 | PN 315 | 6 | G 1/4" -19 | M 12 x 1,5 | 17.0 | 31.0 | 24.0 | 19 |
| XGAR NW 04 HL 3/8 | L | 6 | PN 315 | 6 | G 3/8" -19 | M 12 x 1,5 | 17.0 | 32.0 | 25.0 | 22 |
| XGAR NW 06 HL | L | 8 | PN 315 | 8 | G 1/4" -19 | M 14 x 1.5 | 17.0 | 31.0 | 24.0 | 19 |
| XGAR NW 06 HL 3/8 | L | 8 | PN 315 | 8 | G 3/8" -19 | M 14 x 1.5 | 17.0 | 32.0 | 25.0 | 22 |
| XGAR NW 06 HL 1/2 | L | 8 | PN 315 | 8 | G 1/2" -14 | M 14 x 1.5 | 20.0 | 36.0 | 29.0 | 27 |
| XGAR NW 08 HL | L | 10 | PN 315 | 10 | G 1/4" -19 | M 16 x 1.5 | 17.0 | 32.0 | 25.0 | 19 |
| XGAR NW 08 HL 3/8 | L | 10 | PN 315 | 10 | G 3/8" -19 | M 16 x 1.5 | 17.0 | 33.0 | 26.0 | 22 |
| XGAR NW 08 HL 1/2 | L | 10 | PN 315 | 10 | G 1/2" -14 | M 16 x 1.5 | 20.0 | 37.0 | 30.0 | 27 |
| XGAR NW 10 HL 1/4 | L | 12 | PN 315 | 12 | G 1/4" -19 | M 18 x 1,5 | 17.0 | 32.0 | 25.0 | 19 |
| XGAR NW 10 HL | L | 12 | PN 315 | 12 | G 3/8" -19 | M 18 x 1,5 | 17.0 | 33.0 | 26.0 | 22 |
| XGAR NW 10 HL 1/2 | L | 12 | PN 315 | 12 | G 1/2" -14 | M 18 x 1,5 | 20.0 | 37.0 | 30.0 | 27 |
| XGAR NW 13 HL 3/8 | L | 15 | PN 315 | 15 | G 3/8" -19 | M 22 x 1.5 | 17.0 | 34.0 | 27.0 | 24 |
| XGAR NW 13 HL | L | 15 | PN 315 | 15 | G 1/2" -14 | M 22 x 1.5 | 20.0 | 38.0 | 31.0 | 27 |
| XGAR NW 16 HL | L | 18 | PN 315 | 18 | G 1/2" -14 | M 26 x 1,5 | 20.0 | 38.0 | 30.5 | 27 |
| XGAR NW 20 HL | L | 22 | PN 160 | 22 | G 3/4" -14 | M 30 x 2 | 22.0 | 43.0 | 35.5 | 32 |
| XGAR NW 25 HL | L | 28 | PN 160 | 28 | G 1" -11 | M 36 x 2 | 24.5 | 45.5 | 38.0 | 41 |
| XGAR NW 32 HL | L | 35 | PN 160 | 35 | G 1.1/4" -11 | M 45 x 2 | 26.5 | 51.5 | 41.0 | 50 |
| XGAR NW 40 HL | L | 42 | PN 160 | 42 | G 1.1/2" -11 | M 52 x 2 | 28.5 | 53.5 | 42.5 | 55 |
| XGAR NW 03 HS | S | 6 | PN 400 | 6 | G 1/4" -19 | M 14 x 1.5 | 17.0 | 33.0 | 26.0 | 19 |
| XGAR NW 04 HS | S | 8 | PN 400 | 8 | G 1/4" -19 | M 16 x 1.5 | 17.0 | 33.0 | 26.0 | 19 |
| XGAR NW 06 HS | S | 10 | PN 400 | 10 | G 3/8" -19 | M 18 x 1,5 | 17.0 | 34.0 | 26.5 | 24 |
| XGAR NW 08 HS | S | 12 | PN 400 | 12 | G 3/8" -19 | M 20 x 1.5 | 17.0 | 34.0 | 26.5 | 24 |
| XGAR NW 10 HS | S | 14 | PN 400 | 14 | G 1/2" -14 | M 22 x 1.5 | 20.0 | 40.0 | 32.0 | 27 |
| XGAR NW 13 HS | S | 16 | PN 400 | 16 | G 1/2" -14 | M 24 x 1.5 | 20.0 | 40.0 | 31.5 | 27 |
| XGAR NW 16 HS | S | 20 | PN 315 | 20 | G 3/4" -14 | M 30 x 2 | 22.0 | 45.0 | 34.5 | 36 |
| XGAR NW 20 HS | S | 25 | PN 315 | 25 | G 1" -11 | M 36 x 2 | 24.5 | 49.5 | 37.5 | 41 |
| XGAR NW 25 HS | S | 30 | PN 315 | 30 | G 1.1/4" -11 | M 42 x 2 | 26.5 | 55.5 | 42.0 | 50 |
| XGAR NW 32 HS | S | 38 | PN 250 | 38 | G 1.1/2" -11 | M 52 x 2 | 28.5 | 59.5 | 43.5 | 60 |
