GAR MG
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
прямые
Материал:
Латунь
Модель:
Навинчиваемое резьбовое соединение
Соединение 1:
Внутренняя резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма А
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!
Навинчиваемое резьбовое соединение

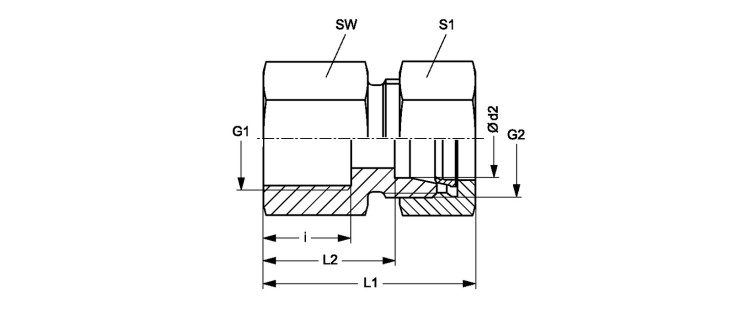

| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | G2 | i mm |
L1 mm |
L2 mm |
SW mm |
S1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GAR NW 04 HL MG | L | 6 | PN 200 | 6 | G 1/8" -28 | M 12 x 1,5 | 12.0 | 34.0 | 19.0 | 14 | 14 |
| GAR NW 06 HL MG | L | 8 | PN 200 | 8 | G 1/4" -19 | M 14 x 1.5 | 17.0 | 39.0 | 24.0 | 19 | 17 |
| GAR NW 06 HL 1/2 MG | L | 8 | PN 200 | 8 | G 1/2" -14 | M 14 x 1.5 | 20.0 | 44.0 | 29.0 | 27 | 17 |
| GAR NW 08 HL MG | L | 10 | PN 200 | 10 | G 1/4" -19 | M 16 x 1.5 | 17.0 | 40.0 | 25.0 | 19 | 19 |
| GAR NW 10 HL MG | L | 12 | PN 200 | 12 | G 3/8" -19 | M 18 x 1,5 | 17.0 | 41.0 | 26.0 | 22 | 22 |
| GAR NW 13 HL MG | L | 15 | PN 200 | 15 | G 1/2" -14 | M 22 x 1.5 | 20.0 | 45.0 | 30.0 | 27 | 27 |
| GAR NW 16 HL MG | L | 18 | PN 200 | 18 | G 1/2" -14 | M 26 x 1,5 | 20.0 | 46.0 | 29.5 | 27 | 32 |
| GAR NW 20 HL MG | L | 22 | PN 100 | 22 | G 3/4" -14 | M 30 x 2 | 22.0 | 51.0 | 34.5 | 32 | 36 |
| GAR NW 04 HS MG | S | 8 | PN 250 | 8 | G 1/4" -19 | M 16 x 1.5 | 17.0 | 41.0 | 26.0 | 19 | 19 |
| GAR NW 06 HS MG | S | 10 | PN 250 | 10 | G 3/8" -19 | M 18 x 1,5 | 17.0 | 42.0 | 26.5 | 24 | 22 |
