XGAM
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Навинчиваемое резьбовое соединение
Соединение 1:
Метрическая внутренняя резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма А
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!
Навинчиваемое резьбовое соединение

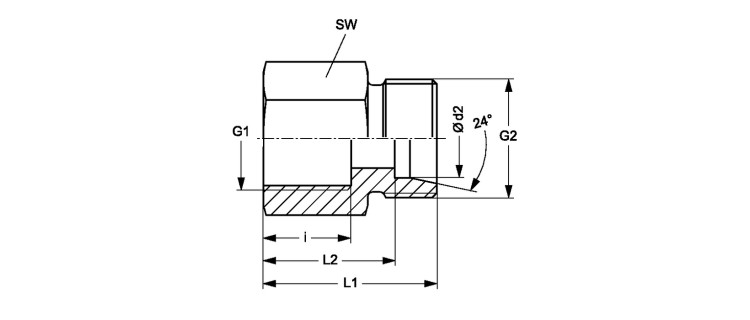

| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | G2 | i mm |
L1 mm |
L2 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|---|
| XGAM NW 04 HL | L | 6 | PN 315 | 6 | M 10 x 1 | M 12 x 1,5 | 12.5 | 26.5 | 19.5 | 14 |
| XGAM NW 04 HL 22 | L | 6 | PN 315 | 6 | M 22 x 1.5 | M 12 x 1,5 | 19.0 | 35.0 | 28.0 | 27 |
| XGAM NW 06 HL | L | 8 | PN 315 | 8 | M 12 x 1,5 | M 14 x 1.5 | 17.0 | 31.0 | 24.0 | 17 |
| XGAM NW 06 HL 22 | L | 8 | PN 315 | 8 | M 22 x 1.5 | M 14 x 1.5 | 19.0 | 35.0 | 29.0 | 27 |
| XGAM NW 08 HL | L | 10 | PN 315 | 10 | M 14 x 1.5 | M 16 x 1.5 | 17.0 | 32.0 | 25.0 | 19 |
| XGAM NW 08 HL 22 | L | 10 | PN 315 | 10 | M 22 x 1.5 | M 16 x 1.5 | 19.0 | 36.0 | 29.0 | 27 |
| XGAM NW 10 HL | L | 12 | PN 315 | 12 | M 16 x 1.5 | M 18 x 1,5 | 17.0 | 33.0 | 26.0 | 22 |
| XGAM NW 10 HL 18 | L | 12 | PN 315 | 12 | M 18 x 1,5 | M 18 x 1,5 | 17.0 | 34.0 | 27.0 | 24 |
| XGAM NW 10 HL 22 | L | 12 | PN 315 | 12 | M 22 x 1.5 | M 18 x 1,5 | 19.0 | 36.0 | 29.0 | 27 |
| XGAM NW 13 HL | L | 15 | PN 315 | 15 | M 18 x 1,5 | M 22 x 1.5 | 17.0 | 35.0 | 28.0 | 24 |
| XGAM NW 13 HL 22 | L | 15 | PN 315 | 15 | M 22 x 1.5 | M 22 x 1.5 | 19.0 | 37.0 | 30.0 | 27 |
| XGAM NW 16 HL | L | 18 | PN 315 | 18 | M 22 x 1.5 | M 26 x 1,5 | 19.0 | 37.0 | 29.5 | 27 |
| XGAM NW 20 HL | L | 22 | PN 160 | 22 | M 26 x 1,5 | M 30 x 2 | 21.0 | 42.0 | 34.5 | 32 |
| XGAM NW 25 HL | L | 28 | PN 160 | 28 | M 33 x 2 | M 36 x 2 | 24.0 | 45.0 | 37.5 | 41 |
| XGAM NW 32 HL | L | 35 | PN 160 | 35 | M 42 x 2 | M 45 x 2 | 26.0 | 51.0 | 40.5 | 55 |
| XGAM NW 40 HL | L | 42 | PN 160 | 42 | M 48 x 2 | M 52 x 2 | 28.0 | 53.0 | 42.0 | 60 |
| XGAM NW 03 HS | S | 6 | PN 400 | 6 | M 12 x 1,5 | M 14 x 1.5 | 17.0 | 33.0 | 26.0 | 17 |
| XGAM NW 04 HS | S | 8 | PN 400 | 8 | M 14 x 1.5 | M 16 x 1.5 | 17.0 | 33.0 | 26.0 | 19 |
| XGAM NW 06 HS | S | 10 | PN 400 | 10 | M 16 x 1.5 | M 18 x 1,5 | 17.0 | 34.0 | 26.5 | 22 |
| XGAM NW 08 HS | S | 12 | PN 400 | 12 | M 18 x 1,5 | M 20 x 1.5 | 17.0 | 35.0 | 27.5 | 24 |
| XGAM NW 10 HS | S | 14 | PN 400 | 14 | M 20 x 1.5 | M 22 x 1.5 | 19.0 | 39.0 | 31.0 | 27 |
| XGAM NW 13 HS | S | 16 | PN 400 | 16 | M 22 x 1.5 | M 24 x 1.5 | 19.0 | 39.0 | 30.5 | 30 |
| XGAM NW 16 HS | S | 20 | PN 315 | 20 | M 27 x 2 | M 30 x 2 | 22.0 | 45.0 | 34.5 | 36 |
| XGAM NW 20 HS | S | 25 | PN 315 | 25 | M 33 x 2 | M 36 x 2 | 24.0 | 49.0 | 37.0 | 41 |
| XGAM NW 25 HS | S | 30 | PN 315 | 30 | M 42 x 2 | M 42 x 2 | 26.0 | 55.0 | 41.5 | 55 |
| XGAM NW 32 HS | S | 38 | PN 250 | 38 | M 48 x 2 | M 52 x 2 | 28.0 | 59.0 | 43.0 | 60 |
