DG D

Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Двойной угол 90°
Материал:
Сталь
Модель:
Поворотное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

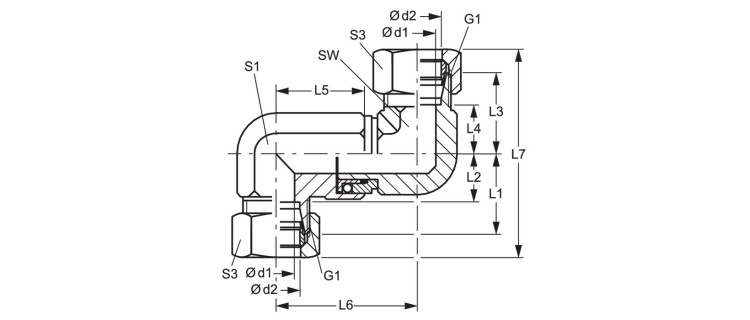

Поворотное резьбовое соединение, двойной угол 90°, шарикоподшипник

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck Ø d1
mm
Ø d2
mm
G1 L1
mm
L2
mm
L3
mm
L4
mm
L5
mm
L6
mm
L7
mm
SW
mm
S1 S3
DG D NW 08 HS S 12 PN 250 9.5 12 M 20 x 1.5 29.0 21.5 34.0 26.5 39.5 53.0 81.0 24 22 24
DG D NW 13 HS S 16 PN 250 9.5 16 M 24 x 1.5 33.0 24.5 34.0 25.5 39.5 53.0 87.0 24 22 30
DG D NW 16 HS S 20 PN 250 16.0 20 M 30 x 2 37.0 26.5 50.0 39.5 56.5 76.0 109.0 32 36 36
DG D NW 20 HS S 25 PN 250 16.0 25 M 36 x 2 42.0 30.0 50.0 38.0 56.5 76.0 116.0 32 36 46
DG D NW 25 HS S 30 PN 250 26.0 30 M 42 x 2 49.0 35.5 58.0 44.5 65.0 92.5 133.0 50 50 50
DG D NW 32 HS S 38 PN 250 26.0 38 M 52 x 2 57.0 41.0 58.0 42.0 65.0 92.5 145.0 50 50 60
