Sirius

GV 90 H

Комплект поставки:

Штуцер (без накидной гайки и режущего кольца)

Конструкция:

Угол 90°

Материал:

Сталь

Модель:

Поворотное резьбовое соединение

Соединение 1:

Метрическая наружная резьба, цилиндрическая

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1:

Внутренний конус 24°

Форма уплотнения 2:

Внутренний конус 24°

Защита поверхности:

Гальваническое покрытие

Дополнение к модели:

Подшипник скольжения

И наши менеджеры свяжутся с Вами в ближайшее время!

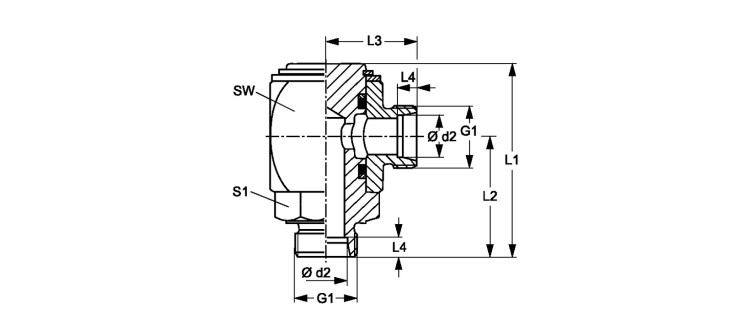

Поворотное резьбовое соединение, угол 90°, подшипник скольжения

Наименование	Серия	Наружный Ø трубы mm	Betriebsdruck	Ø d2 mm	G1	L1 mm	L2 mm	L3 mm	L4 mm	SW mm	S1
GV 90 NW 04 HL H	L	6	PN 250	6	M 12 x 1,5	49	31	23	7.0	27	19
GV 90 NW 06 HL H	L	8	PN 250	8	M 14 x 1.5	54	33	25	7.0	30	22
GV 90 NW 08 HL H	L	10	PN 250	10	M 16 x 1.5	57	36	27	7.0	32	24
GV 90 NW 10 HL H	L	12	PN 250	12	M 18 x 1,5	63	39	29	7.0	36	27
GV 90 NW 13 HL H	L	15	PN 250	15	M 22 x 1.5	68	42	32	7.0	40	32
GV 90 NW 16 HL H	L	18	PN 160	18	M 26 x 1,5	75	46	34	7.5	45	36
GV 90 NW 20 HL H	L	22	PN 160	22	M 30 x 2	89	54	41	7.5	55	41
GV 90 NW 25 HL H	L	28	PN 100	28	M 36 x 2	103	62	46	7.5	65	50
GV 90 NW 32 HL H	L	35	PN 100	35	M 45 x 2	115	69	53	10.5	75	55
GV 90 NW 40 HL H	L	42	PN 100	42	M 52 x 2	147	90	61	11.0	90	70
GV 90 NW 03 HS H	S	6	PN 400	6	M 14 x 1.5	51	33	25	7.0	27	19
GV 90 NW 04 HS H	S	8	PN 400	8	M 16 x 1.5	51	33	25	7.0	27	19
GV 90 NW 06 HS H	S	10	PN 400	10	M 18 x 1,5	56	35	27	7.5	30	22
GV 90 NW 08 HS H	S	12	PN 400	12	M 20 x 1.5	58	37	28	7.5	32	24
GV 90 NW 10 HS H	S	14	PN 400	14	M 22 x 1.5	66	42	32	8.0	36	27
GV 90 NW 13 HS H	S	16	PN 400	16	M 24 x 1.5	70	44	34	8.5	40	32
GV 90 NW 16 HS H	S	20	PN 250	20	M 30 x 2	79	50	38	10.5	45	36
GV 90 NW 20 HS H	S	25	PN 250	25	M 36 x 2	93	58	45	12.0	55	41
GV 90 NW 25 HS H	S	30	PN 250	30	M 42 x 2	109	68	52	13.5	65	50
GV 90 NW 32 HS H	S	38	PN 250	38	M 52 x 2	121	75	59	16.0	75	55
