DG D H
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Двойной угол 90°
Материал:
Сталь
Модель:
Поворотное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

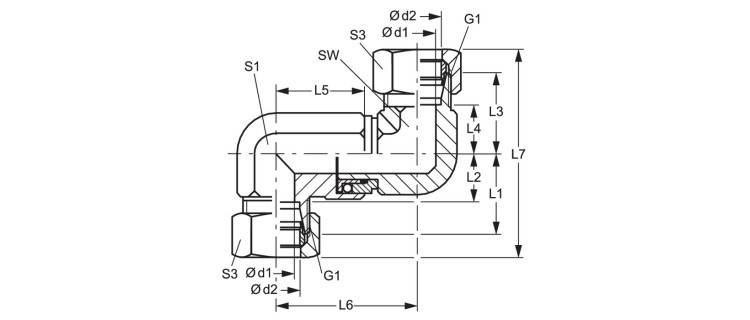

Поворотное резьбовое соединение, двойной угол 90°, подшипник скольжения
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | L1 mm |
L2 mm |
L3 mm |
L4 mm |
L6 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DG D NW 08 HS H | S | 12 | PN 400 | 12 | M 20 x 1.5 | 28 | 20.5 | 28 | 20.5 | 32 | 32 |
| DG D NW 13 HS H | S | 16 | PN 400 | 16 | M 24 x 1.5 | 34 | 25.5 | 34 | 25.5 | 40 | 40 |
| DG D NW 16 HS H | S | 20 | PN 250 | 20 | M 30 x 2 | 38 | 27.5 | 38 | 27.5 | 45 | 45 |
| DG D NW 20 HS H | S | 25 | PN 250 | 25 | M 36 x 2 | 45 | 33.0 | 45 | 33.0 | 55 | 55 |
| DG D NW 25 HS H | S | 30 | PN 250 | 30 | M 42 x 2 | 52 | 38.5 | 52 | 38.5 | 65 | 65 |
| DG D NW 32 HS H | S | 38 | PN 250 | 38 | M 52 x 2 | 59 | 43.0 | 59 | 43.0 | 75 | 75 |
