Sirius

DGS 90

Комплект поставки:

Штуцер (без накидной гайки и режущего кольца)

Конструкция:

Угол 90°

Материал:

Сталь

Модель:

Поворотное резьбовое соединение (переборочный соединитель)

Соединение 1:

Метрическая наружная резьба, цилиндрическая

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1:

Внутренний конус 24°

Форма уплотнения 2:

Внутренний конус 24°

Защита поверхности:

Гальваническое покрытие

Дополнение к модели:

Шарикоподшипник

И наши менеджеры свяжутся с Вами в ближайшее время!

Поворотное резьбовое соединение, угол 90°, шарикоподшипник

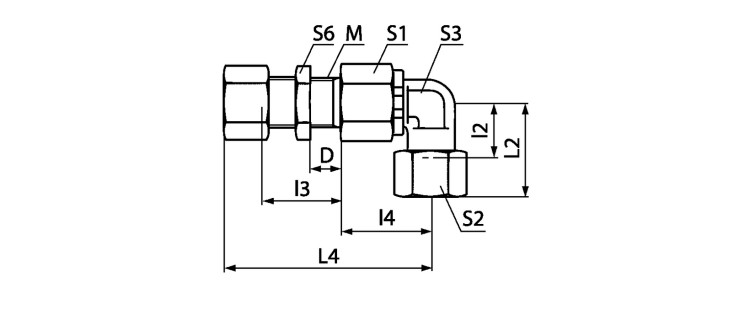

Наименование	Серия	Наружный Ø трубы mm	Betriebsdruck	D mm	L2 mm	M	l2 mm	l3 mm	L4 mm	l4 mm	S1	S3	S6
DGS 90 NW03 HS	S	6	PN 250	5	31	M 14 x 1,5	16.0	16.0	70.0	39.5	22	17	19
DGS 90 NW04 HS	S	8	PN 250	5	32	M 16 x 1,5	17.0	16.0	70.0	39.5	22	17	22
DGS 90 NW08 HS	S	12	PN 250	5	38	M 20 x 1,5	21.5	15.5	83.0	51.0	30	22	27
DGS 90 NW13 HS	S	16	PN 250	5	43	M 24 x 1,5	24.5	17.5	85.0	49.0	30	22	32
DGS 90 NW16 HS	S	20	PN 250	15	48	M 30 x 2	26.5	28.5	117.5	67.0	41	36	41
DGS 90 NW20 HS	S	25	PN 250	15	54	M 36 x 2	30.0	30.0	119.5	65.0	41	36	46
DGS 90 NW25 HS	S	30	PN 250	15	62	M 42 x 2	35.5	30.5	140.0	82.5	60	50	50
DGS 90 NW32 HS	S	38	PN 250	15	72	M 52 x 2	41.0	31.0	142.0	80.5	60	50	65
