DG H
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Поворотное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
Дополнение к модели:
Шарикоподшипник
И наши менеджеры свяжутся с Вами в ближайшее время!

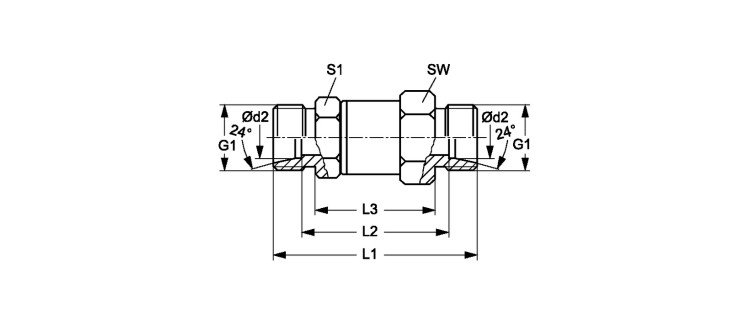

Поворотное резьбовое соединение, шарикоподшипник
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | L1 mm |
L2 mm |
L3 mm |
SW mm |
S1 |
|---|---|---|---|---|---|---|---|---|---|---|
| DG NW 04 HL | L | 6 | PN 315 | 6 | M 12 x 1,5 | 57.0 | 43.0 | 37.0 | 22 | 19 |
| DG NW 06 HL | L | 8 | PN 315 | 8 | M 14 x 1.5 | 57.0 | 43.0 | 37.0 | 22 | 19 |
| DG NW 08 HL | L | 10 | PN 315 | 10 | M 16 x 1.5 | 68.0 | 54.0 | 46.0 | 30 | 24 |
| DG NW 10 HL | L | 12 | PN 315 | 12 | M 18 x 1,5 | 68.0 | 54.0 | 46.0 | 30 | 24 |
| DG NW 13 HL | L | 15 | PN 315 | 15 | M 22 x 1.5 | 70.0 | 56.0 | 46.0 | 30 | 24 |
| DG NW 16 HL | L | 18 | PN 315 | 18 | M 26 x 1,5 | 80.5 | 65.5 | 56.5 | 41 | 36 |
| DG NW 20 HL | L | 22 | PN 160 | 22 | M 30 x 2 | 84.5 | 69.5 | 56.5 | 41 | 36 |
| DG NW 25 HL | L | 28 | PN 160 | 28 | M 36 x 2 | 96.5 | 81.5 | 68.5 | 60 | 55 |
| DG NW 32 HL | L | 35 | PN 160 | 35 | M 45 x 2 | 100.5 | 79.5 | 68.5 | 60 | 55 |
| DG NW 03 HS H | S | 6 | PN 500 | 6 | M 14 x 1.5 | 61.0 | 47.0 | 37.0 | 22 | 19 |
| DG NW 04 HS H | S | 8 | PN 500 | 8 | M 16 x 1.5 | 61.0 | 47.0 | 37.0 | 22 | 19 |
| DG NW 06 HS H | S | 10 | PN 500 | 10 | M 18 x 1,5 | 61.0 | 55.0 | 37.0 | 30 | 24 |
| DG NW 08 HS H | S | 12 | PN 500 | 12 | M 20 x 1.5 | 72.0 | 57.0 | 48.0 | 30 | 24 |
| DG NW 10 HS H | S | 14 | PN 500 | 14 | M 22 x 1.5 | 73.0 | 57.0 | 45.0 | 30 | 24 |
| DG NW 13 HS H | S | 16 | PN 400 | 16 | M 24 x 1.5 | 74.0 | 57.0 | 46.0 | 30 | 24 |
| DG NW 16 HS H | S | 20 | PN 400 | 20 | M 30 x 2 | 92.0 | 71.0 | 60.0 | 41 | 36 |
| DG NW 20 HS H | S | 25 | PN 400 | 25 | M 36 x 2 | 98.0 | 72.0 | 62.0 | 41 | 36 |
| DG NW 25 HS H | S | 30 | PN 400 | 30 | M 42 x 2 | 109.0 | 82.0 | 69.0 | 60 | 55 |
| DG NW 32 HS H | S | 38 | PN 315 | 38 | M 52 x 2 | 114.0 | 82.0 | 70.0 | 60 | 55 |
