DG
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Поворотное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
Дополнение к модели:
Шарикоподшипник
И наши менеджеры свяжутся с Вами в ближайшее время!

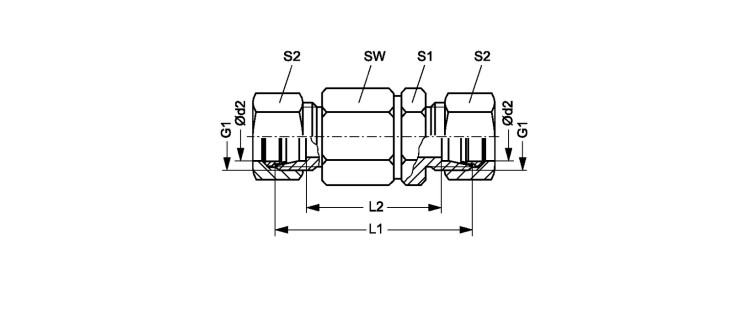

Поворотное резьбовое соединение, шарикоподшипник
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | L1 mm |
L2 mm |
SW mm |
S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|
| DG NW 03 HS | S | 6 | PN 250 | 6 | M 14 x 1.5 | 61 | 47 | 22 | 17 | 17 |
| DG NW 04 HS | S | 8 | PN 250 | 8 | M 16 x 1.5 | 61 | 47 | 22 | 17 | 19 |
| DG NW 08 HS | S | 12 | PN 250 | 12 | M 20 x 1.5 | 72 | 57 | 30 | 24 | 24 |
| DG NW 13 HS | S | 16 | PN 250 | 16 | M 24 x 1.5 | 74 | 57 | 30 | 27 | 30 |
| DG NW 16 HS | S | 20 | PN 250 | 20 | M 30 x 2 | 92 | 71 | 41 | 36 | 36 |
| DG NW 20 HS | S | 25 | PN 250 | 25 | M 36 x 2 | 96 | 72 | 41 | 41 | 46 |
| DG NW 25 HS | S | 30 | PN 250 | 30 | M 42 x 2 | 109 | 82 | 60 | 46 | 50 |
| DG NW 32 HS | S | 38 | PN 250 | 38 | M 52 x 2 | 114 | 82 | 60 | 55 | 60 |
