DGS H
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
прямые
Материал:
Сталь
Модель:
Поворотное резьбовое соединение (переборочный соединитель)
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
Дополнение к модели:
Шарикоподшипник
И наши менеджеры свяжутся с Вами в ближайшее время!

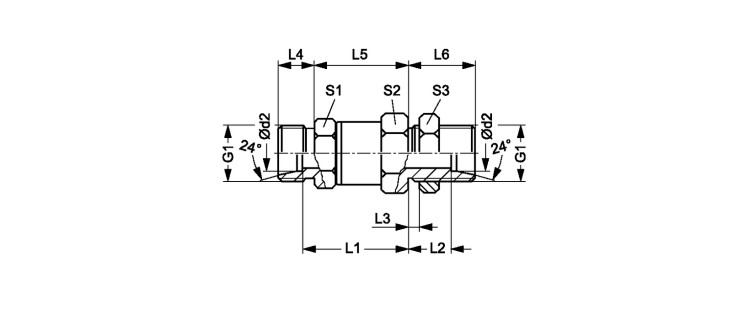

Поворотное резьбовое соединение, шарикоподшипник
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | L1 mm |
L2 mm |
L3 mm |
L4 mm |
L5 mm |
L6 mm |
S1 | S2 | S3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DGS NW 06 HL | L | 8 | PN 315 | 8 | M 14 x 1.5 | 40.0 | 16.0 | 5 | 10 | 37.0 | 23.0 | 19 | 22 | 17 |
| DGS NW 08 HL | L | 10 | PN 315 | 10 | M 16 x 1.5 | 50.0 | 16.0 | 5 | 11 | 46.0 | 23.0 | 24 | 30 | 22 |
| DGS NW 10 HL | L | 12 | PN 315 | 12 | M 18 x 1,5 | 50.0 | 16.0 | 5 | 11 | 46.0 | 23.0 | 24 | 30 | 24 |
| DGS NW 13 HL | L | 15 | PN 315 | 15 | M 22 x 1.5 | 51.0 | 19.0 | 5 | 12 | 46.0 | 26.0 | 24 | 30 | 30 |
| DGS NW 16 HL | L | 18 | PN 315 | 18 | M 26 x 1,5 | 61.0 | 28.0 | 15 | 12 | 56.5 | 35.5 | 36 | 41 | 36 |
| DGS NW 20 HL | L | 22 | PN 160 | 22 | M 30 x 2 | 63.0 | 30.5 | 15 | 14 | 56.5 | 38.0 | 36 | 41 | 41 |
| DGS NW 25 HL | L | 28 | PN 160 | 28 | M 36 x 2 | 75.0 | 31.0 | 15 | 14 | 68.5 | 38.5 | 55 | 60 | 46 |
| DGS NW 32 HL | L | 35 | PN 160 | 35 | M 45 x 2 | 74.0 | 31.5 | 15 | 16 | 68.5 | 42.0 | 55 | 60 | 55 |
| DGS NW 04 HS H | S | 8 | PN 500 | 8 | M 16 x 1.5 | 42.0 | 16.0 | 5 | 12 | 37.0 | 23.0 | 19 | 22 | 22 |
| DGS NW 08 HS H | S | 12 | PN 500 | 12 | M 20 x 1.5 | 52.5 | 15.5 | 5 | 12 | 48.0 | 23.0 | 24 | 30 | 27 |
| DGS NW 13 HS H | S | 16 | PN 400 | 16 | M 24 x 1.5 | 51.5 | 17.5 | 5 | 14 | 46.0 | 26.0 | 24 | 30 | 32 |
| DGS NW 16 HS H | S | 20 | PN 400 | 20 | M 30 x 2 | 65.5 | 28.5 | 15 | 16 | 60.0 | 39.0 | 36 | 41 | 41 |
| DGS NW 20 HS H | S | 25 | PN 400 | 25 | M 36 x 2 | 66.0 | 30.0 | 15 | 18 | 60.0 | 42.0 | 36 | 41 | 46 |
| DGS NW 25 HS H | S | 30 | PN 400 | 30 | M 42 x 2 | 75.5 | 30.5 | 15 | 22 | 69.0 | 44.0 | 55 | 60 | 50 |
