Sirius

DGS

Комплект поставки:

Штуцер (без накидной гайки и режущего кольца)

Конструкция:

прямые

Материал:

Сталь

Модель:

Поворотное резьбовое соединение (переборочный соединитель)

Соединение 1:

Метрическая наружная резьба, цилиндрическая

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1:

Внутренний конус 24°

Форма уплотнения 2:

Внутренний конус 24°

Защита поверхности:

Гальваническое покрытие

Дополнение к модели:

Шарикоподшипник

И наши менеджеры свяжутся с Вами в ближайшее время!

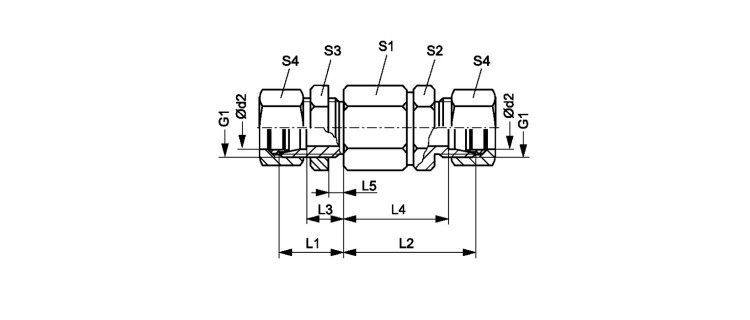

Поворотное резьбовое соединение, шарикоподшипник

Наименование	Серия	Наружный Ø трубы mm	Betriebsdruck	Ø d2 mm	G1	L1 mm	L2 mm	L3 mm	L4 mm	L5 mm	S1	S2	S3	S4
DGS NW 03 HS	S	6	PN 250	6	M 14 x 1.5	23	49	16.0	42.0	5.0	22	17	19	17
DGS NW 04 HS	S	8	PN 250	8	M 16 x 1.5	23	49	16.0	42.0	5.0	22	17	22	19
DGS NW 08 HS	S	12	PN 250	12	M 20 x 1.5	23	60	15.5	52.5	5.0	30	24	27	24
DGS NW 13 HS	S	16	PN 250	16	M 24 x 1.5	26	60	17.5	51.5	5.0	30	27	32	30
DGS NW 16 HS	S	20	PN 250	20	M 30 x 2	39	76	28.5	65.5	15.0	41	36	41	36
DGS NW 20 HS	S	25	PN 250	25	M 36 x 2	42	78	30.0	66.0	15.0	41	41	46	46
DGS NW 25 HS	S	30	PN 250	30	M 42 x 2	44	89	30.5	75.5	15.0	60	46	50	50
DGS NW 32 HS	S	38	PN 250	38	M 52 x 2	47	92	31.0	76.0	15.0	60	55	65	60
