XSWR VA
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Угол 90°
Материал:
нержавеющая сталь
Модель:
Откидное резьбовое соединение
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Кольцо с уплотнительной кромкой
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

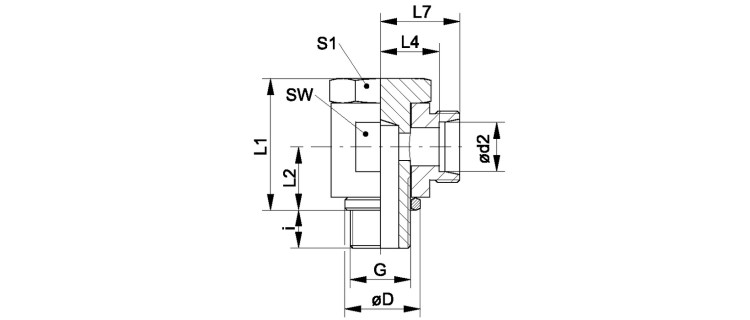

Откидное резьбовое соединение, угол 90°
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G | Ø D mm |
i mm |
L1 mm |
L2 mm |
L4 mm |
L7 mm |
SW mm |
S1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XSWR NW 04 HL VA | L | 6 | PN 250 | 6 | G 1/8" -28 | 14.5 | 6 | 21.0 | 10.0 | 10.5 | 17.5 | 14 | 14 |
| XSWR NW 06 HL VA | L | 8 | PN 250 | 8 | G 1/4" -19 | 18.5 | 9 | 27.0 | 13.0 | 13.0 | 20.0 | 19 | 19 |
| XSWR NW 08 HL VA | L | 10 | PN 250 | 10 | G 1/4" -19 | 18.5 | 9 | 27.0 | 13.0 | 14.0 | 21.0 | 19 | 19 |
| XSWR NW 10 HL VA | L | 12 | PN 250 | 12 | G 3/8" -19 | 22.5 | 9 | 32.0 | 15.0 | 15.5 | 22.5 | 22 | 22 |
| XSWR NW 13 HL VA | L | 15 | PN 250 | 15 | G 1/2" -14 | 26.5 | 11 | 37.5 | 18.0 | 19.0 | 26.0 | 27 | 27 |
| XSWR NW 16 HL VA | L | 18 | PN 160 | 18 | G 1/2" -14 | 26.0 | 11 | 44.0 | 21.5 | 20.5 | 28.0 | 30 | 27 |
| XSWR NW 20 HL VA | L | 22 | PN 160 | 22 | G 3/4" -14 | 32.0 | 13 | 49.0 | 24.0 | 25.5 | 33.0 | 36 | 32 |
| XSWR NW 03 HS VA | S | 6 | PN 250 | 6 | G 1/4" -19 | 18.5 | 9 | 27.0 | 13.0 | 15.0 | 22.0 | 19 | 19 |
| XSWR NW 04 HS VA | S | 8 | PN 250 | 8 | G 1/4" -19 | 18.5 | 9 | 27.0 | 13.0 | 15.0 | 22.0 | 19 | 19 |
| XSWR NW 06 HS VA | S | 10 | PN 250 | 10 | G 3/8" -19 | 22.5 | 9 | 32.0 | 15.0 | 16.0 | 23.5 | 22 | 22 |
| XSWR NW 08 HS VA | S | 12 | PN 250 | 12 | G 3/8" -19 | 22.5 | 9 | 37.0 | 18.0 | 17.0 | 24.5 | 24 | 24 |
| XSWR NW 10 HS VA | S | 14 | PN 250 | 14 | G 1/2" -14 | 26.5 | 11 | 37.0 | 18.0 | 20.0 | 28.0 | 27 | 27 |
| XSWR NW 13 HS VA | S | 16 | PN 250 | 16 | G 1/2" -14 | 26.0 | 11 | 44.0 | 21.5 | 21.5 | 30.0 | 30 | 27 |
| XSWR NW 16 HS VA | S | 20 | PN 250 | 20 | G 3/4" -14 | 32.0 | 13 | 49.0 | 24.0 | 24.5 | 35.0 | 36 | 32 |
