XSDOR VA

XSDOR VA
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Угол 90°
Материал:
нержавеющая сталь
Модель:
Откидное резьбовое соединение бездроссельное
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма E
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

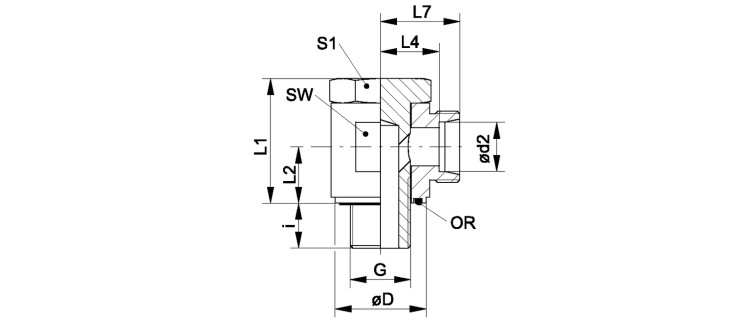

Откидное резьбовое соединение, бездроссельное, угол 90°

Наименование Серия Betriebsdruck Ø d2
mm		 G Ø D
mm		 i
mm		 L1
mm		 L2
mm		 L4
mm		 L7
mm		 SW
mm		 S1 OR
XSDOR 04 LL VA LL PN 100 4 G 1/8" -28 14.5 8.0 23.5 10.5 14.0 18.0 17 17 7,65 x 1,78
XSDOR 06 LL VA LL PN 100 6 G 1/8" -28 14.5 8.0 23.5 10.5 13.5 19.0 17 17 7,65 x 1,78
XSDOR 08 LL VA LL PN 100 8 G 1/8" -28 14.5 8.0 23.5 10.5 13.5 19.0 17 17 7,65 x 1,78
XSDOR NW 04 HL VA L PN 315 6 G 1/8" -28 14.5 8.0 23.5 10.5 12.0 19.0 17 17 7,65 x 1,78
XSDOR NW 06 HL VA L PN 315 8 G 1/4" -19 19.0 13.0 29.0 14.0 14.5 21.5 22 19 11,10 x 1,78
XSDOR NW 08 HL VA L PN 315 10 G 1/4" -19 19.0 12.5 29.0 14.0 15.5 22.5 22 19 11,10 x 1,78
XSDOR NW 10 HL 1/4 VA L PN 315 12 G 1/4" -19 19.0 12.0 34.0 16.5 18.0 25.0 27 19 11,10 x 1,78
XSDOR NW 10 HL VA L PN 315 12 G 3/8" -19 22.5 12.0 35.0 16.5 18.0 25.0 27 24 14,00 x 1,78
XSDOR NW 13 HL VA L PN 315 15 G 1/2" -14 27.0 12.0 46.0 21.5 21.5 28.5 32 27 18,77 x 1,78
XSDOR NW 16 HL VA L PN 315 18 G 1/2" -14 27.0 14.0 46.0 21.5 21.0 28.5 32 27 18,77 x 1,78
XSDOR NW 20 HL VA L PN 160 22 G 3/4" -14 32.5 16.0 52.0 24.0 27.5 35.0 41 36 23,81 x 2,62
XSDOR NW 25 HL VA L PN 160 28 G 1" -11 40.0 18.0 64.0 30.5 32.0 39.5 50 46 29,82 x 2,62
XSDOR NW 32 HL VA L PN 160 35 G 1.1/4" -11 50.0 20.0 75.0 35.5 36.0 46.5 60 50 37,77 x 2,62
XSDOR NW 40 HL VA L PN 160 42 G 1.1/2" -11 55.5 22.0 74.0 40.5 40.5 51.5 70 60 41,28 x 3,53
XSDOR NW 03 HS VA S PN 400 6 G 1/4" -19 19.0 13.0 29.0 14.0 16.5 23.5 22 19 11,10 x 1,78
XSDOR NW 04 HS VA S PN 400 8 G 1/4" -19 19.0 13.0 29.0 14.0 16.5 23.5 22 19 11,10 x 1,78
XSDOR NW 06 HS VA S PN 400 10 G 3/8" -19 22.5 12.0 35.5 16.5 18.5 26.0 27 24 14,00 x 1,78
XSDOR NW 08 HS VA S PN 400 12 G 3/8" -19 22.5 12.0 35.0 16.5 18.5 26.0 27 24 14,00 x 1,78
XSDOR NW 10 HS VA S PN 400 14 G 1/2" -14 27.0 12.0 46.0 21.5 22.5 30.5 30 27 18,77 x 1,78
XSDOR NW 13 HS VA S PN 315 16 G 1/2" -14 27.0 14.0 46.0 21.5 22.0 30.5 30 27 18,77 x 1,78
XSDOR NW 16 HS VA S PN 315 20 G 3/4" -14 32.5 16.0 52.0 24.0 26.5 37.0 41 36 23,81 x 2,62
XSDOR NW 20 HS VA S PN 250 25 G 1" -11 40.0 19.0 63.0 30.5 31.5 43.5 50 46 29,82 x 2,62
XSDOR NW 25 HS VA S PN 160 30 G 1.1/4" -11 50.0 20.0 75.0 35.5 37.0 50.5 60 50 37,77 x 2,62
XSDOR NW 32 HS VA S PN 160 38 G 1.1/2" -11 55.5 22.0 74.0 40.5 41.5 57.5 70 60 41,28 x 3,53
