XDWR

XDWR
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Откидное резьбовое соединение бездроссельное
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Кольцо с уплотнительной кромкой
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

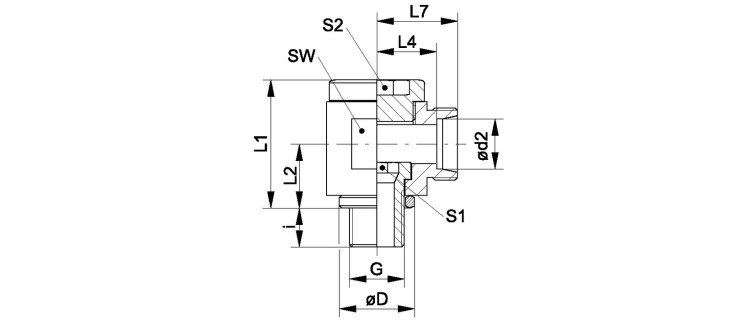

Откидное резьбовое соединение, бездроссельное, угол 90°

Наименование Серия Наружный Ø трубы
mm		 Betriebsdruck Ø d2
mm		 G Ø D
mm		 i
mm		 L1
mm		 L2
mm		 L4
mm		 L7
mm		 SW
mm		 S1 S2
XDWR NW 04 HL L 6 PN 160 6 G 1/8" -28 14 8 24 12 12.5 19 19 6 6
XDWR NW 06 HL L 8 PN 160 8 G 1/4" -19 18 12 30 16 14.5 21 22 8 8
XDWR NW 08 HL L 10 PN 100 10 G 1/4" -19 18 12 30 16 15.5 22 22 8 8
XDWR NW 10 HL 1/4 L 12 PN 100 12 G 1/4" -19 18 12 37 18 15.5 22 22 8 8
XDWR NW 10 HL L 12 PN 100 12 G 3/8" -19 22 12 37 18 18.0 25 27 10 10
XDWR NW 13 HL L 15 PN 100 15 G 1/2" -14 26 14 42 21 22.0 29 32 12 12
XDWR NW 16 HL L 18 PN 100 18 G 1/2" -14 26 14 46 23 21.5 29 36 12 12
XDWR NW 20 HL L 22 PN 100 22 G 3/4" -14 32 16 58 28 28.5 36 46 17 17
XDWR NW 25 HL L 28 PN 100 28 G 1" -11 39 18 64 32 31.5 39 50 22 22
XDWR NW 32 HL L 35 PN 63 35 G 1.1/4" -11 49 20 76 37 35.5 46 60 27 27
XDWR NW 40 HL L 42 PN 63 42 G 1.1/2" -11 55 22 85 42 40.0 51 70 32 32
XDWR NW 03 HS S 6 PN 160 6 G 1/4" -19 18 12 30 16 16.5 23 22 8 8
XDWR NW 04 HS S 8 PN 160 8 G 1/4" -19 18 12 30 16 16.5 23 22 8 8
XDWR NW 06 HS S 10 PN 100 10 G 3/8" -19 22 12 37 18 18.5 26 27 10 10
XDWR NW 08 HS S 12 PN 100 12 G 3/8" -19 22 12 37 18 18.5 26 27 10 10
XDWR NW 10 HS S 14 PN 100 14 G 1/2" -14 26 14 42 21 23.0 31 32 12 12
XDWR NW 13 HS S 16 PN 100 16 G 1/2" -14 26 14 46 23 22.5 31 36 12 12
XDWR NW 16 HS S 20 PN 100 20 G 3/4" -14 32 16 58 28 27.5 38 46 17 17
XDWR NW 20 HS S 25 PN 100 25 G 1" -11 39 18 64 32 31.0 43 50 22 22
XDWR NW 25 HS S 30 PN 63 30 G 1.1/4" -11 49 20 76 37 36.5 50 60 27 27
XDWR NW 32 HS S 38 PN 63 38 G 1.1/2" -11 55 22 85 42 41.0 57 70 32 32
