SWR MG

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
Угол 90°
Материал:
Латунь
Модель:
Откидное резьбовое соединение
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Кольцо с уплотнительной кромкой
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

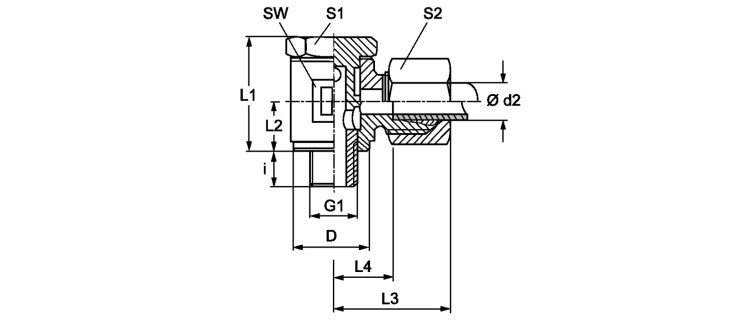

Откидное резьбовое соединение, угол 90°

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck Ø d2
mm
G1 D
mm
i
mm
L1
mm
L2
mm
L3
mm
L4
mm
SW
mm
S1 S2
SWR NW 08 HL MG L 10 PN 150 10 G 1/4" -19 18.5 9 27.5 13 29 13.5 19 19 19
