XSWM
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Откидное резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Кольцо с уплотнительной кромкой
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

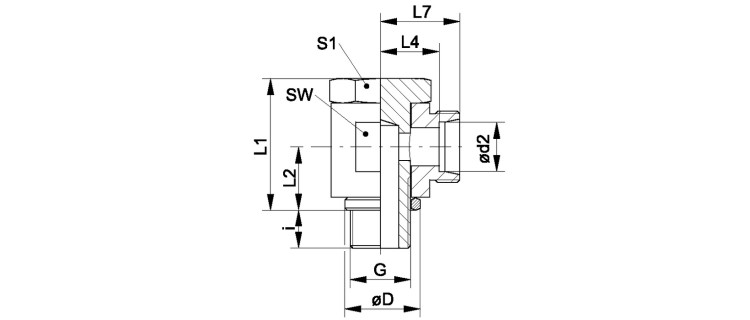

Откидное резьбовое соединение, угол 90°
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G | Ø D mm |
i mm |
L1 mm |
L2 mm |
L4 mm |
L7 mm |
SW mm |
S1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XSWM 04 LL | LL | 4 | PN 100 | 4 | M 8 x 1 | 12.5 | 6 | 17.0 | 8 | 10.5 | 14.5 | 12 | 14 |
| XSWM 05 LL | LL | 5 | PN 100 | 5 | M 8 x 1 | 12.5 | 6 | 17.0 | 10 | 11.5 | 17.0 | 14 | 14 |
| XSWM 06 LL | LL | 6 | PN 100 | 6 | M 10 x 1 | 14.0 | 6 | 21.0 | 10 | 10.0 | 15.5 | 14 | 14 |
| XSWM 08 LL | LL | 8 | PN 100 | 8 | M 10 x 1 | 14.0 | 6 | 21.0 | 10 | 11.0 | 16.5 | 14 | 14 |
| XSWM NW 04 HL 12 | L | 6 | PN 250 | 6 | M 12 x 1,5 | 17.0 | 9 | 27.5 | 13 | 12.5 | 19.5 | 17 | 17 |
