XSDM
Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Откидное резьбовое соединение бездроссельное
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Кольцо с уплотнительной кромкой
Форма уплотнения 2:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!
Откидное резьбовое соединение, бездроссельное, угол 90°

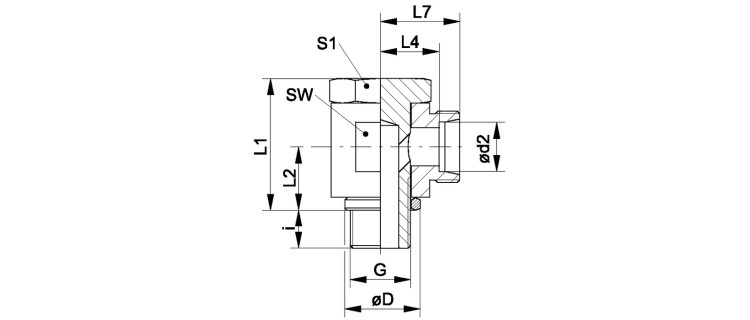

| Наименование | Серия | Betriebsdruck | Ø d2 mm |
G | Ø D mm |
i mm |
L1 mm |
L2 mm |
L4 mm |
L7 mm |
SW mm |
S1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XSDM NW 04 HL | L | PN 250 | 6 | M 10 x 1 | 14 | 8 | 24.0 | 10.5 | 12.0 | 19.0 | 17 | 17 |
| XSDM NW 06 HL | L | PN 250 | 8 | M 12 x 1,5 | 17 | 12 | 30.0 | 14.0 | 14.5 | 21.5 | 22 | 19 |
| XSDM NW 08 HL | L | PN 250 | 10 | M 14 x 1.5 | 19 | 12 | 30.0 | 14.0 | 15.5 | 22.5 | 22 | 19 |
| XSDM NW 10 HL | L | PN 250 | 12 | M 16 x 1.5 | 21 | 12 | 36.0 | 16.5 | 18.0 | 25.0 | 27 | 24 |
| XSDM NW 10 HL 18 | L | PN 250 | 12 | M 18 x 1,5 | 23 | 12 | 38.0 | 17.0 | 13.5 | 25.0 | 30 | 27 |
| XSDM NW 13 HL | L | PN 250 | 15 | M 18 x 1,5 | 23 | 12 | 39.5 | 18.5 | 20.5 | 27.5 | 30 | 27 |
| XSDM NW 16 HL | L | PN 250 | 18 | M 22 x 1.5 | 27 | 14 | 45.0 | 21.5 | 21.0 | 28.5 | 32 | 30 |
| XSDM NW 20 HL | L | PN 160 | 22 | M 26 x 1,5 | 31 | 16 | 53.0 | 24.0 | 27.5 | 35.0 | 41 | 36 |
| XSDM NW 25 HL | L | PN 160 | 28 | M 33 x 2 | 39 | 18 | 66.0 | 30.5 | 32.0 | 39.5 | 50 | 46 |
| XSDM NW 32 HL | L | PN 160 | 35 | M 42 x 2 | 49 | 20 | 76.0 | 35.5 | 36.0 | 46.5 | 60 | 55 |
| XSDM NW 40 HL | L | PN 160 | 42 | M 48 x 2 | 55 | 22 | 87.0 | 40.5 | 40.5 | 51.5 | 70 | 60 |
| XSDM NW 03 HS | S | PN 315 | 6 | M 12 x 1,5 | 17 | 12 | 30.0 | 14.0 | 16.5 | 23.5 | 22 | 19 |
| XSDM NW 04 HS | S | PN 315 | 8 | M 14 x 1.5 | 19 | 12 | 30.0 | 14.0 | 16.5 | 23.5 | 22 | 19 |
| XSDM NW 06 HS | S | PN 315 | 10 | M 16 x 1.5 | 21 | 12 | 36.0 | 16.5 | 18.5 | 26.0 | 27 | 24 |
| XSDM NW 08 HS | S | PN 315 | 12 | M 18 x 1,5 | 23 | 12 | 39.5 | 18.5 | 20.0 | 27.5 | 30 | 27 |
| XSDM NW 10 HS | S | PN 315 | 14 | M 20 x 1.5 | 25 | 14 | 43.5 | 20.0 | 22.5 | 30.5 | 32 | 30 |
| XSDM NW 13 HS | S | PN 315 | 16 | M 22 x 1.5 | 27 | 14 | 45.0 | 21.5 | 22.0 | 30.5 | 32 | 30 |
| XSDM NW 16 HS | S | PN 160 | 20 | M 27 x 2 | 32 | 16 | 53.0 | 24.0 | 26.5 | 37.0 | 41 | 36 |
| XSDM NW 20 HS | S | PN 160 | 25 | M 33 x 2 | 39 | 18 | 66.0 | 30.5 | 31.5 | 43.5 | 50 | 46 |
| XSDM NW 25 HS | S | PN 160 | 30 | M 42 x 2 | 49 | 20 | 76.0 | 35.5 | 37.0 | 50.5 | 60 | 55 |
| XSDM NW 32 HS | S | PN 160 | 38 | M 48 x 2 | 55 | 22 | 87.0 | 40.5 | 41.5 | 57.5 | 70 | 60 |
