XDWM VA

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
Угол 90°
Материал:
нержавеющая сталь
Модель:
Откидное резьбовое соединение бездроссельное
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Кольцо с уплотнительной кромкой
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

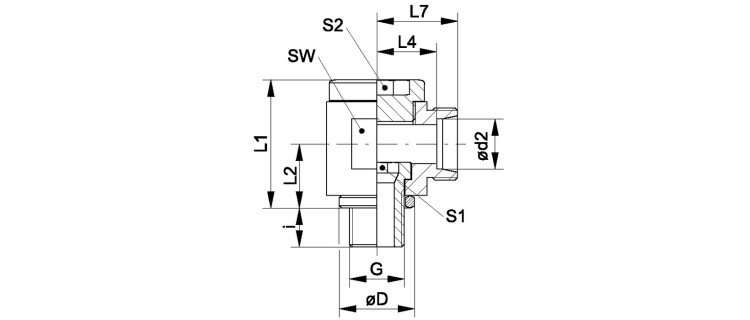

Откидное резьбовое соединение, бездроссельное, угол 90°

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck Ø d2
mm
G Ø D
mm
i
mm
L1
mm
L2
mm
L4
mm
L7
mm
SW
mm
S1 S2
XDWM NW 04 HL VA L 6 PN 160 6 M 10 x 1 14 8 24 12 12.5 19 19 6 6
XDWM NW 06 HL VA L 8 PN 160 8 M 12 x 1,5 17 12 30 15 14.5 21 22 6 6
XDWM NW 08 HL VA L 10 PN 100 10 M 14 x 1.5 19 12 30 16 15.5 22 22 8 8
XDWM NW 10 HL VA L 12 PN 100 12 M 16 x 1.5 21 12 37 18 18.0 25 27 10 10
XDWM NW 13 HL VA L 15 PN 100 15 M 18 x 1,5 23 12 40 20 21.0 26 30 12 12
XDWM NW 16 HL VA L 18 PN 100 18 M 22 x 1.5 27 14 46 23 21.5 29 36 14 14
XDWM NW 20 HL VA L 22 PN 100 22 M 26 x 1,5 31 16 51 25 26.0 33 41 17 17
XDWM NW 25 HL VA L 28 PN 100 28 M 33 x 2 39 18 64 32 31.5 39 50 22 22
XDWM NW 32 HL VA L 35 PN 63 35 M 42 x 2 49 20 76 37 35.5 46 60 27 27
XDWM NW 40 HL VA L 42 PN 63 42 M 48 x 2 55 22 85 42 40.0 51 65 32 32
XDWM NW 03 HS VA S 6 PN 160 6 M 12 x 1,5 17 12 30 15 16.5 23 22 6 6
XDWM NW 04 HS VA S 8 PN 160 8 M 14 x 1.5 19 12 30 16 16.5 23 22 8 8
XDWM NW 06 HS VA S 10 PN 100 10 M 16 x 1.5 21 12 37 18 18.5 26 27 10 10
XDWM NW 08 HS VA S 12 PN 100 12 M 18 x 1,5 23 12 41 20 20.5 28 30 12 12
XDWM NW 10 HS VA S 14 PN 100 14 M 20 x 1.5 25 14 42 21 23.0 31 32 12 12
XDWM NW 13 HS VA S 16 PN 100 16 M 22 x 1.5 27 14 46 23 22.5 31 36 14 14
XDWM NW 16 HS VA S 20 PN 100 20 M 27 x 2 32 16 58 28 27.5 38 46 17 17
