XSTR
Норма:
ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
T-образная форма
Материал:
Сталь
Модель:
Откидное резьбовое соединение бездроссельное
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Кольцо с уплотнительной кромкой
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!
Откидное резьбовое соединение, бездроссельное, T-образное

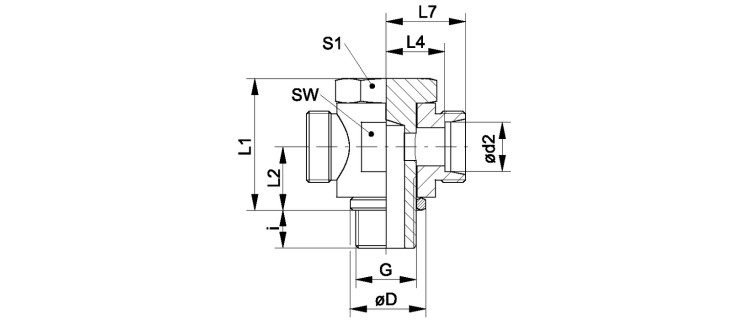

| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G | Ø D mm |
i mm |
L1 mm |
L2 mm |
L4 mm |
L7 mm |
SW mm |
S1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XSTR NW 04 HL | L | 6 | PN 250 | 6 | G 1/8" -28 | 14 | 8 | 24 | 10.5 | 12.0 | 19.0 | 17 | 17 |
| XSTR NW 06 HL | L | 8 | PN 250 | 8 | G 1/4" -19 | 18 | 12 | 30 | 14.0 | 14.5 | 21.5 | 22 | 19 |
| XSTR NW 08 HL | L | 10 | PN 250 | 10 | G 1/4" -19 | 18 | 12 | 30 | 14.0 | 15.5 | 22.5 | 22 | 19 |
| XSTR NW 10 HL | L | 12 | PN 250 | 12 | G 3/8" -19 | 22 | 12 | 36 | 16.5 | 18.0 | 25.0 | 27 | 24 |
| XSTR NW 13 HL | L | 15 | PN 250 | 15 | G 1/2" -14 | 26 | 14 | 45 | 21.5 | 21.5 | 28.5 | 32 | 30 |
| XSTR NW 16 HL | L | 18 | PN 250 | 18 | G 1/2" -14 | 26 | 14 | 45 | 21.5 | 21.0 | 28.5 | 32 | 30 |
| XSTR NW 20 HL | L | 22 | PN 160 | 22 | G 3/4" -14 | 32 | 16 | 53 | 24.0 | 27.5 | 35.0 | 41 | 36 |
| XSTR NW 25 HL | L | 28 | PN 160 | 28 | G 1" -11 | 39 | 18 | 66 | 30.5 | 32.0 | 39.5 | 50 | 46 |
| XSTR NW 32 HL | L | 35 | PN 160 | 35 | G 1.1/4" -11 | 49 | 20 | 76 | 35.5 | 36.0 | 46.5 | 60 | 55 |
| XSTR NW 40 HL | L | 42 | PN 160 | 42 | G 1.1/2" -11 | 55 | 22 | 87 | 40.5 | 40.5 | 51.5 | 70 | 60 |
| XSTR NW 03 HS | S | 6 | PN 315 | 6 | G 1/4" -19 | 18 | 12 | 30 | 14.0 | 16.5 | 23.5 | 22 | 19 |
| XSTR NW 04 HS | S | 8 | PN 315 | 8 | G 1/4" -19 | 18 | 12 | 30 | 14.0 | 16.5 | 23.5 | 22 | 19 |
| XSTR NW 06 HS | S | 10 | PN 315 | 10 | G 3/8" -19 | 22 | 12 | 36 | 16.5 | 18.5 | 26.0 | 27 | 24 |
| XSTR NW 08 HS | S | 12 | PN 315 | 12 | G 3/8" -19 | 22 | 12 | 36 | 16.5 | 18.5 | 26.0 | 27 | 24 |
| XSTR NW 10 HS | S | 14 | PN 315 | 14 | G 1/2" -14 | 26 | 14 | 45 | 21.5 | 22.5 | 30.5 | 32 | 30 |
| XSTR NW 13 HS | S | 16 | PN 315 | 16 | G 1/2" -14 | 26 | 14 | 45 | 21.5 | 22.0 | 30.5 | 32 | 30 |
| XSTR NW 16 HS | S | 20 | PN 160 | 20 | G 3/4" -14 | 32 | 16 | 53 | 24.0 | 26.5 | 37.0 | 41 | 36 |
| XSTR NW 20 HS | S | 25 | PN 160 | 25 | G 1" -11 | 39 | 18 | 66 | 30.5 | 31.5 | 43.5 | 50 | 46 |
| XSTR NW 25 HS | S | 30 | PN 160 | 30 | G 1.1/4" -11 | 49 | 20 | 76 | 35.5 | 37.0 | 50.5 | 60 | 55 |
| XSTR NW 32 HS | S | 38 | PN 160 | 38 | G 1.1/2" -11 | 55 | 22 | 87 | 40.5 | 41.5 | 57.5 | 70 | 60 |
