XSTOR VA
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
T-образная форма
Материал:
нержавеющая сталь
Модель:
Откидные резьбовые соединения бездроссельные (высокое давление)
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма E
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

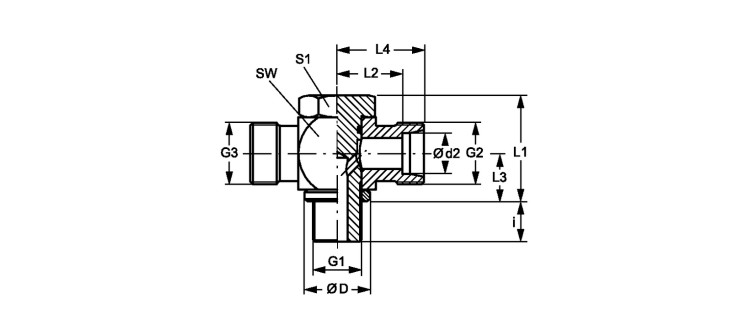

Откидное резьбовое соединение, бездроссельное, T-образное
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | G2 + G3 | Ø D mm |
i mm |
L1 mm |
L2 mm |
L3 mm |
L4 mm |
SW mm |
S1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XSTOR 04 LL VA | LL | 4 | PN 63 | 4 | G 1/8" -28 | M 8 x 1 | 14.0 | 8 | 24 | 11.0 | 8.0 | 15.0 | 18 | 17 |
| XSTOR 06 LL VA | LL | 6 | PN 63 | 6 | G 1/8" -28 | M 10 x 1 | 14.0 | 8 | 24 | 11.5 | 10.0 | 17.0 | 18 | 17 |
| XSTOR 08 LL VA | LL | 8 | PN 63 | 8 | G 1/8" -28 | M 12 x 1 | 14.0 | 8 | 24 | 11.5 | 10.0 | 17.0 | 18 | 17 |
| XSTOR NW 04 HL VA | L | 6 | PN 250 | 6 | G 1/8" -28 | M 12 x 1,5 | 14.0 | 8 | 24 | 12.0 | 10.5 | 19.0 | 17 | 17 |
| XSTOR NW 06 HL VA | L | 8 | PN 250 | 8 | G 1/4" -19 | M 14 x 1.5 | 18.0 | 12 | 30 | 14.5 | 14.0 | 22.0 | 22 | 19 |
| XSTOR NW 08 HL VA | L | 10 | PN 250 | 10 | G 1/4" -19 | M 16 x 1.5 | 18.0 | 12 | 30 | 15.5 | 14.0 | 22.0 | 22 | 19 |
| XSTOR NW 10 HL VA | L | 12 | PN 250 | 12 | G 3/8" -19 | M 18 x 1,5 | 22.0 | 12 | 36 | 18.0 | 16.5 | 28.0 | 27 | 24 |
| XSTOR NW 13 HL VA | L | 15 | PN 250 | 15 | G 1/2" -14 | M 22 x 1.5 | 26.0 | 14 | 45 | 21.5 | 21.5 | 29.0 | 32 | 30 |
| XSTOR NW 16 HL VA | L | 18 | PN 315 | 18 | G 1/2" -14 | M 26 x 1,5 | 26.0 | 14 | 45 | 21.0 | 21.5 | 28.0 | 32 | 30 |
| XSTOR NW 20 HL VA | L | 22 | PN 160 | 22 | G 3/4" -14 | M 30 x 2 | 32.0 | 16 | 53 | 27.5 | 24.0 | 35.0 | 41 | 36 |
| XSTOR NW 25 HL VA | L | 28 | PN 160 | 28 | G 1" -11 | M 36 x 2 | 39.0 | 18 | 66 | 32.0 | 30.5 | 40.0 | 50 | 46 |
| XSTOR NW 32 HL VA | L | 35 | PN 160 | 35 | G 1.1/4" -11 | M 45 x 2 | 49.0 | 20 | 76 | 36.0 | 35.5 | 47.0 | 60 | 55 |
| XSTOR NW 40 HL VA | L | 42 | PN 160 | 42 | G 1.1/2" -11 | M 52 x 2 | 55.0 | 22 | 87 | 40.5 | 40.5 | 51.0 | 70 | 60 |
| XSTOR NW 03 HS VA | S | 6 | PN 315 | 6 | G 1/4" -19 | M 14 x 1.5 | 18.0 | 12 | 30 | 16.5 | 14.0 | 22.0 | 22 | 19 |
| XSTOR NW 04 HS VA | S | 8 | PN 315 | 8 | G 1/4" -19 | M 16 x 1.5 | 18.0 | 12 | 30 | 16.5 | 14.0 | 22.0 | 22 | 19 |
| XSTOR NW 06 HS 1/4 VA | S | 10 | PN 315 | 10 | G 1/4" -19 | M 18 x 1,5 | 18.0 | 12 | 30 | 16.5 | 14.0 | 24.0 | 22 | 22 |
| XSTOR NW 06 HS VA | S | 10 | PN 315 | 10 | G 3/8" -19 | M 18 x 1,5 | 22.0 | 12 | 36 | 18.5 | 16.5 | 26.0 | 27 | 24 |
| XSTOR NW 08 HS VA | S | 12 | PN 315 | 12 | G 3/8" -19 | M 20 x 1.5 | 22.0 | 12 | 36 | 18.5 | 16.5 | 27.0 | 27 | 24 |
| XSTOR NW 10 HS VA | S | 14 | PN 315 | 14 | G 1/2" -14 | M 22 x 1.5 | 32.0 | 15 | 45 | 22.5 | 21.5 | 30.0 | 32 | 27 |
| XSTOR NW 13 HS VA | S | 16 | PN 315 | 16 | G 1/2" -14 | M 24 x 1.5 | 26.0 | 14 | 45 | 22.0 | 21.5 | 30.0 | 32 | 30 |
| XSTOR NW 16 HS VA | S | 20 | PN 160 | 20 | G 3/4" -14 | M 30 x 2 | 32.0 | 16 | 53 | 26.5 | 24.0 | 37.0 | 41 | 36 |
| XSTOR NW 20 HS VA | S | 25 | PN 160 | 25 | G 1" -11 | M 36 x 2 | 39.0 | 18 | 66 | 31.5 | 30.5 | 44.0 | 50 | 46 |
| XSTOR NW 25 HS VA | S | 30 | PN 160 | 30 | G 1.1/4" -11 | M 42 x 2 | 49.0 | 20 | 76 | 37.0 | 35.5 | 51.0 | 60 | 55 |
| XSTOR NW 32 HS VA | S | 38 | PN 160 | 38 | G 1.1/2" -11 | M 52 x 2 | 55.0 | 22 | 87 | 41.5 | 40.5 | 57.0 | 70 | 60 |
