XDTR
Норма:
ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
T-образная форма
Материал:
Сталь
Модель:
Откидное резьбовое соединение бездроссельное
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Кольцо с уплотнительной кромкой
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

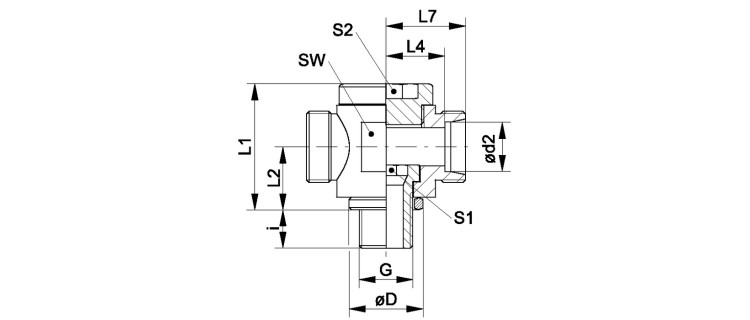

Откидное резьбовое соединение, бездроссельное, T-образное
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G | Ø D mm |
i mm |
L1 mm |
L2 mm |
L4 mm |
L7 mm |
SW mm |
S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XDTR NW 04 HL | L | 6 | PN 160 | 6 | G 1/8" -28 | 14.0 | 8 | 24 | 12 | 12.0 | 19 | 19 | 6 | 6 |
| XDTR NW 06 HL | L | 8 | PN 160 | 8 | G 1/4" -19 | 18.0 | 12 | 30 | 15 | 14.0 | 21 | 22 | 8 | 8 |
| XDTR NW 08 HL | L | 10 | PN 100 | 10 | G 1/4" -19 | 18.0 | 12 | 30 | 15 | 15.0 | 22 | 22 | 8 | 8 |
| XDTR NW 10 HL | L | 12 | PN 100 | 12 | G 3/8" -19 | 22.0 | 12 | 36 | 18 | 17.5 | 24 | 27 | 10 | 10 |
| XDTR NW 13 HL | L | 15 | PN 100 | 15 | G 1/2" -14 | 26.0 | 14 | 40 | 20 | 20.0 | 27 | 30 | 12 | 12 |
| XDTR NW 16 HL | L | 18 | PN 100 | 18 | G 1/2" -14 | 26.0 | 14 | 40 | 20 | 19.5 | 27 | 30 | 12 | 12 |
| XDTR NW 20 HL | L | 22 | PN 100 | 22 | G 3/4" -14 | 32.0 | 16 | 52 | 25 | 27.0 | 34 | 41 | 17 | 17 |
| XDTR NW 25 HL | L | 28 | PN 100 | 28 | G 1" -11 | 39.0 | 18 | 58 | 29 | 29.5 | 37 | 46 | 22 | 22 |
| XDTR NW 32 HL | L | 35 | PN 63 | 35 | G 1.1/4" -11 | 49.0 | 20 | 69 | 34 | 33.0 | 44 | 55 | 27 | 27 |
| XDTR NW 40 HL | L | 42 | PN 63 | 42 | G 1.1/2" -11 | 55.0 | 22 | 84 | 41 | 40.0 | 51 | 70 | 32 | 32 |
| XDTR NW 03 HS | S | 6 | PN 160 | 6 | G 1/4" -19 | 18.0 | 12 | 30 | 15 | 16.0 | 23 | 22 | 8 | 8 |
| XDTR NW 04 HS | S | 8 | PN 160 | 8 | G 1/4" -19 | 18.0 | 12 | 30 | 15 | 16.0 | 23 | 22 | 8 | 8 |
| XDTR NW 06 HS | S | 10 | PN 100 | 10 | G 3/8" -19 | 22.0 | 12 | 36 | 18 | 18.0 | 25 | 27 | 10 | 10 |
| XDTR NW 08 HS | S | 12 | PN 100 | 12 | G 3/8" -19 | 22.0 | 12 | 36 | 18 | 24.0 | 25 | 27 | 10 | 10 |
| XDTR NW 10 HS | S | 14 | PN 100 | 14 | G 1/2" -14 | 26.0 | 14 | 42 | 21 | 22.0 | 30 | 32 | 12 | 12 |
| XDTR NW 13 HS | S | 16 | PN 100 | 16 | G 1/2" -14 | 26.0 | 14 | 42 | 21 | 21.5 | 30 | 32 | 12 | 12 |
| XDTR NW 16 HS | S | 20 | PN 100 | 20 | G 3/4" -14 | 32.0 | 16 | 57 | 28 | 28.5 | 39 | 46 | 17 | 17 |
| XDTR NW 20 HS | S | 25 | PN 100 | 25 | G 1" -11 | 39.0 | 18 | 62 | 31 | 31.0 | 43 | 50 | 22 | 22 |
| XDTR NW 25 HS | S | 30 | PN 63 | 30 | G 1.1/4" -11 | 49.0 | 20 | 74 | 36 | 36.5 | 50 | 60 | 27 | 27 |
| XDTR NW 32 HS | S | 38 | PN 63 | 38 | G 1.1/2" -11 | 55.0 | 22 | 84 | 41 | 41.0 | 57 | 70 | 32 | 32 |
