XSTOM VA
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
T-образная форма
Материал:
нержавеющая сталь
Модель:
Откидные резьбовые соединения бездроссельные (высокое давление)
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма E
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

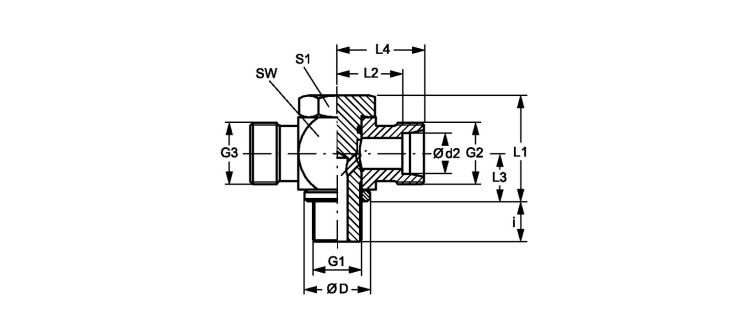

Откидное резьбовое соединение, бездроссельное, T-образное
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G1 | G2 + G3 | Ø D mm |
i mm |
L1 mm |
L2 mm |
L3 mm |
L4 mm |
SW mm |
S1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XSTOM 04 LL VA | LL | 4 | PN 63 | 4 | M 8 x 1 | M 8 x 1 | 15 | 8 | 24.0 | 11.0 | 10.5 | 15 | 18 | 17 |
| XSTOM 06 LL VA | LL | 6 | PN 63 | 6 | M 10 x 1 | M 10 x 1 | 14 | 8 | 24.0 | 11.5 | 10.5 | 17 | 18 | 17 |
| XSTOM 08 LL VA | LL | 8 | PN 63 | 8 | M 10 x 1 | M 12 x 1 | 14 | 8 | 24.0 | 11.5 | 10.5 | 17 | 18 | 17 |
| XSTOM NW04 HL VA | L | 6 | PN 250 | 6 | M 10 x 1 | M 12 x 1,5 | 14 | 8 | 24.0 | 12.0 | 10.5 | 19 | 17 | 17 |
| XSTOM NW08 HL VA | L | 10 | PN 250 | 10 | M 14 x 1.5 | M 16 x 1.5 | 19 | 12 | 30.0 | 15.5 | 14.0 | 22 | 22 | 19 |
