XDTM VA

Норма:
ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
T-образная форма
Материал:
нержавеющая сталь
Модель:
Откидное резьбовое соединение бездроссельное
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Кольцо с уплотнительной кромкой
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

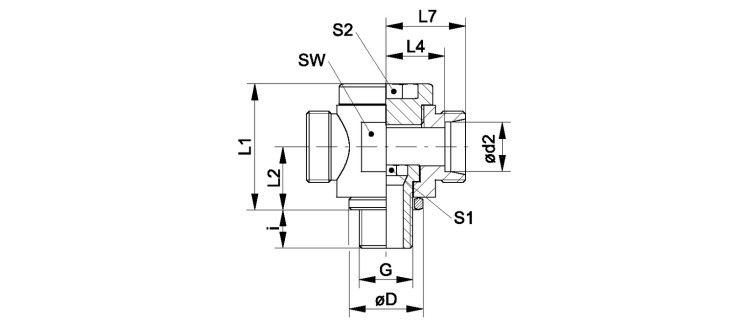

Откидное резьбовое соединение, бездроссельное, T-образное

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck Ø d2
mm
G Ø D
mm
i
mm
L1
mm
L2
mm
L4
mm
L7
mm
SW
mm
S1 S2
XDTM NW 04 HL VA L 6 PN 160 6 M 10 x 1 14.0 8 24 12 12.0 19 18 6 6
XDTM NW 06 HL VA L 8 PN 160 8 M 12 x 1,5 17.0 12 27 14 13.0 20 20 6 6
XDTM NW 08 HL VA L 10 PN 100 10 M 14 x 1.5 19.0 12 30 15 15.0 22 22 8 8
XDTM NW 10 HL VA L 12 PN 100 12 M 16 x 1.5 21.0 12 36 18 17.5 24 27 10 10
XDTM NW 13 HL VA L 15 PN 100 15 M 18 x 1,5 23.0 12 39 19 20.0 27 30 12 12
XDTM NW 16 HL VA L 18 PN 100 18 M 22 x 1.5 27.0 14 41 20 20.5 28 32 14 14
XDTM NW 20 HL VA L 22 PN 100 22 M 26 x 1,5 31.0 16 46 22 24.5 32 36 17 17
XDTM NW 25 HL VA L 28 PN 100 28 M 33 x 2 39.0 18 58 29 29.5 37 46 22 22
XDTM NW 32 HL VA L 35 PN 63 35 M 42 x 2 49.0 20 69 33 33.0 44 55 27 27
XDTM NW 40 HL VA L 42 PN 63 42 M 48 x 2 55.0 22 84 41 40.0 51 65 32 32
