RD IR
Конструкция:
прямые
Материал:
Сталь
Модель:
Обратный клапан, соединитель
Соединение 1:
Внутренняя резьба BSP, цилиндрическая
Соединение 2:
Внутренняя резьба BSP, цилиндрическая
Форма уплотнения 1:
Форма А
Форма уплотнения 2:
Форма А
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!
Обратный клапан, соединитель

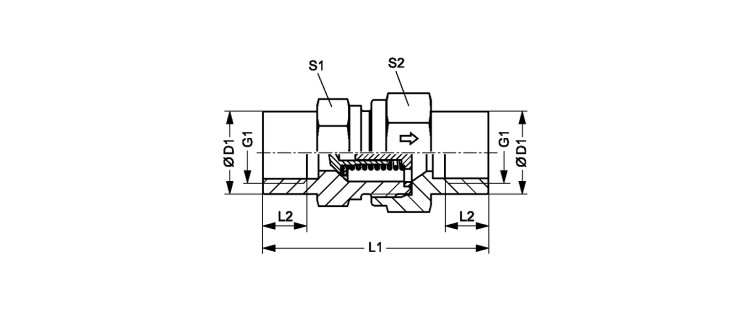

| Наименование | Давление реагирования | Betriebsdruck | G1 | Ø D1 mm |
L1 mm |
L2 mm |
S1 | S2 |
|---|---|---|---|---|---|---|---|---|
| RD NW 04 IR | ок. 1 бар | PN 400 | G 1/8" -28 | 19.0 | 42.5 | 8.0 | 19 | 19 |
| RD NW 06 IR | ок. 1 бар | PN 400 | G 1/4" -19 | 19.0 | 51.0 | 12.0 | 19 | 19 |
| RD NW 10 IR | ок. 1 бар | PN 400 | G 3/8" -19 | 24.0 | 60.0 | 12.0 | 24 | 27 |
| RD NW 13 IR | ок. 1 бар | PN 315 | G 1/2" -14 | 32.0 | 72.0 | 15.0 | 32 | 36 |
| RD NW 20 IR | ок. 1 бар | PN 250 | G 3/4" -14 | 41.0 | 84.0 | 16.5 | 41 | 46 |
| RD NW 25 IR | ок. 1 бар | PN 250 | G 1" -11 | 46.0 | 95.0 | 19.0 | 46 | 50 |
| RD NW 32 IR | ок. 1 бар | PN 250 | G 1.1/4" -11 | 60.0 | 110.0 | 21.5 | 60 | 60 |
| RD NW 40 IR | ок. 1 бар | PN 250 | G 1.1/2" -11 | 65.0 | 114.0 | 22.0 | 65 | 70 |
