RD HJOF
Конструкция:
прямые
Материал:
Сталь
Модель:
Обратный клапан, соединитель
Соединение 1:
Наружная резьба ORFS
Соединение 2:
Наружная резьба ORFS
Форма уплотнения 1:
Плоское уплотнение с кольцом круглого сечения
Форма уплотнения 2:
Плоское уплотнение с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

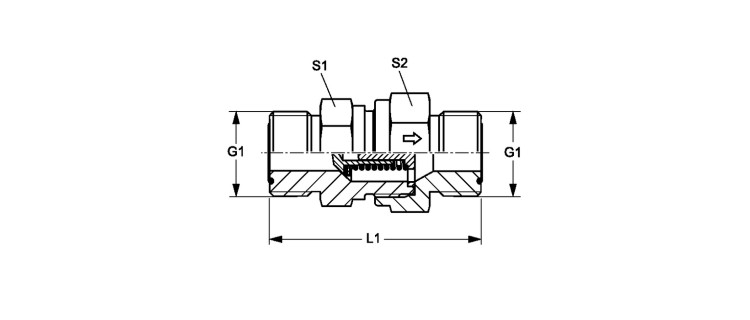

Обратный клапан, соединитель
| Наименование | Давление реагирования | Betriebsdruck | G1 | L1 mm |
S1 | S2 |
|---|---|---|---|---|---|---|
| RD 04 HJOF | ок. 1 бар | PN 400 | 9/16"-18 UNF | 44.5 | 19 | 19 |
| RD 06 HJOF | ок. 1 бар | PN 400 | 11/16" -16 UN | 53.5 | 22 | 24 |
| RD 08 HJOF | ок. 1 бар | PN 400 | 13/16" -16 UN | 59.5 | 24 | 27 |
| RD 10 HJOF | ок. 1 бар | PN 315 | 1" -14 UNS | 70.5 | 32 | 36 |
| RD 12 HJOF | ок. 1 бар | PN 250 | 1.3/16" -12 UN | 77.5 | 41 | 46 |
| RD 16 HJOF | ок. 1 бар | PN 250 | 1.7/16" -12 UN | 81.5 | 46 | 50 |
| RD 20 HJOF | ок. 1 бар | PN 250 | 1.11/16" -12 UN | 91.5 | 60 | 60 |
| RD 24 HJOF | ок. 1 бар | PN 250 | 2" -12 UN | 98.5 | 65 | 70 |
