XRD VA
Норма:
DIN 3865
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Материал:
нержавеющая сталь
Модель:
Обратный клапан, соединитель
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

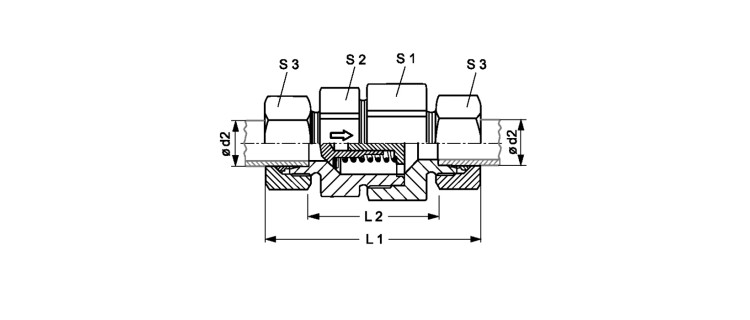

Обратный клапан, соединитель
| Наименование | Давление реагирования | Серия | Betriebsdruck | Ø d2 mm |
L1 mm |
L2 mm |
S1 | S2 | S3 |
|---|---|---|---|---|---|---|---|---|---|
| XRD NW 04 HL VA | ок. 1 бар | L | PN 250 | 6 | 58.0 | 29.0 | 19 | 17 | 14 |
| XRD NW 06 HL VA | ок. 1 бар | L | PN 250 | 8 | 59.0 | 30.0 | 24 | 22 | 17 |
| XRD NW 08 HL VA | ок. 1 бар | L | PN 250 | 10 | 69.5 | 40.5 | 27 | 24 | 19 |
| XRD NW 10 HL VA | ок. 1 бар | L | PN 250 | 12 | 72.5 | 43.5 | 30 | 27 | 22 |
| XRD NW 13 HL VA | ок. 1 бар | L | PN 250 | 15 | 77.5 | 47.5 | 36 | 32 | 27 |
| XRD NW 16 HL VA | ок. 1 бар | L | PN 160 | 18 | 83.5 | 51.5 | 41 | 38 | 32 |
| XRD NW 20 HL VA | ок. 1 бар | L | PN 160 | 22 | 93.5 | 61.5 | 50 | 46 | 36 |
| XRD NW 25 HL VA | ок. 1 бар | L | PN 100 | 28 | 102.5 | 69.5 | 60 | 55 | 41 |
| XRD NW 32 HL VA | ок. 1 бар | L | PN 100 | 35 | 117.5 | 74.5 | 70 | 65 | 50 |
| XRD NW 40 HL VA | ок. 1 бар | L | PN 100 | 42 | 119.0 | 74.0 | 70 | 65 | 60 |
| XRD NW 03 HS VA | ок. 1 бар | S | PN 400 | 6 | 63.5 | 34.5 | 19 | 17 | 17 |
| XRD NW 04 HS VA | ок. 1 бар | S | PN 400 | 8 | 63.5 | 34.5 | 19 | 17 | 19 |
| XRD NW 06 HS VA | ок. 1 бар | S | PN 400 | 10 | 72.5 | 40.5 | 24 | 22 | 22 |
| XRD NW 08 HS VA | ок. 1 бар | S | PN 400 | 12 | 74.5 | 42.5 | 27 | 24 | 24 |
| XRD NW 10 HS VA | ок. 1 бар | S | PN 315 | 14 | 82.5 | 47.5 | 32 | 27 | 27 |
| XRD NW 13 HS VA | ок. 1 бар | S | PN 315 | 16 | 86.5 | 50.5 | 36 | 32 | 30 |
| XRD NW 16 HS VA | ок. 1 бар | S | PN 250 | 20 | 97.5 | 54.5 | 41 | 38 | 36 |
| XRD NW 20 HS VA | ок. 1 бар | S | PN 250 | 25 | 106.5 | 58.5 | 50 | 46 | 46 |
| XRD NW 25 HS VA | ок. 1 бар | S | PN 250 | 30 | 122.5 | 69.5 | 60 | 55 | 50 |
| XRD NW 32 HS VA | ок. 1 бар | S | PN 250 | 38 | 136.5 | 75.5 | 70 | 65 | 60 |
