XWV
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
T-образная форма
Материал:
Сталь
Модель:
Съемный клапан, соединитель
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!
Съемный клапан, соединитель

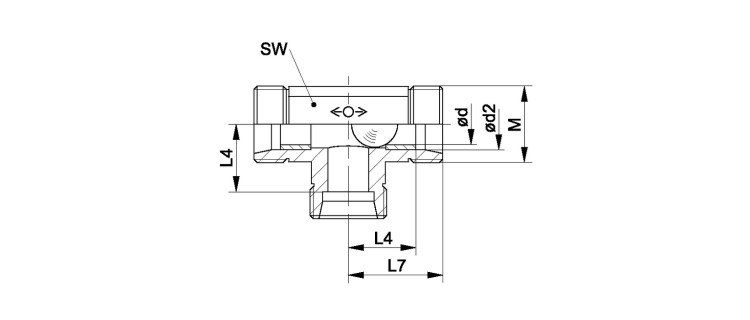

| Наименование | Серия | Betriebsdruck | Ø d2 mm |
Ø d mm |
L4 mm |
M | L7 mm |
S1 |
|---|---|---|---|---|---|---|---|---|
| XWV NW 06 HL | L | PN 160 | 8 | 4.5 | 14.0 | M 14 x 1,5 | 21 | 14 |
| XWV NW 08 HL | L | PN 160 | 10 | 6.0 | 15.0 | M 16 x 1,5 | 22 | 17 |
| XWV NW 10 HL | L | PN 160 | 12 | 7.5 | 17.0 | M 18 x 1,5 | 24 | 19 |
| XWV NW 13 HL | L | PN 160 | 15 | 10.0 | 21.0 | M 22 x 1,5 | 28 | 19 |
| XWV NW 03 HS | S | PN 400 | 6 | 3.0 | 16.0 | M 14 x 1,5 | 24 | 14 |
| XWV NW 04 HS | S | PN 400 | 8 | 4.5 | 17.0 | M 16 x 1,5 | 24 | 17 |
| XWV NW 06 HS | S | PN 400 | 10 | 6.0 | 17.5 | M 18 x 1,5 | 25 | 19 |
| XWV NW 13 HS | S | PN 400 | 16 | 7.5 | 24.5 | M 24 x 1,5 | 33 | 22 |
