WV
Норма:
DIN 3865
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
T-образная форма
Материал:
Сталь
Модель:
Съемный клапан, соединитель
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!
Съемный клапан, соединитель

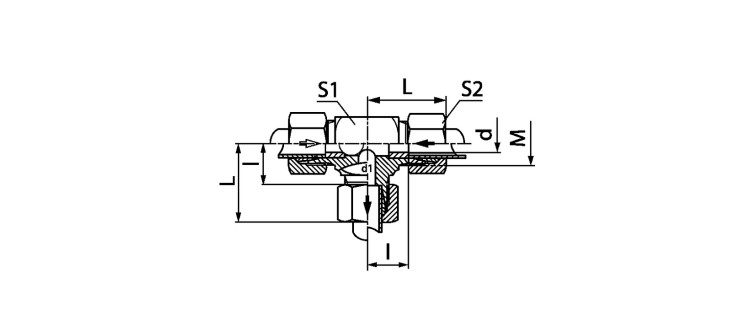

| Наименование | Серия | Betriebsdruck | Наружный Ø трубы mm |
d mm |
l mm |
M | L mm |
S1 | S2 |
|---|---|---|---|---|---|---|---|---|---|
| WV NW 06 HL | L | PN 160 | 8 | 4.5 | 14.0 | M 14 x 1,5 | 29 | 14 | 17 |
| WV NW 08 HL | L | PN 160 | 10 | 6.0 | 15.0 | M 16 x 1,5 | 30 | 17 | 19 |
| WV NW 10 HL | L | PN 160 | 12 | 7.5 | 17.0 | M 18 x 1,5 | 32 | 19 | 22 |
| WV NW 13 HL | L | PN 160 | 15 | 10.0 | 21.0 | M 22 x 1,5 | 36 | 19 | 27 |
| WV NW 03 HS | S | PN 400 | 6 | 3.0 | 16.0 | M 14 x 1,5 | 31 | 14 | 17 |
| WV NW 04 HS | S | PN 400 | 8 | 4.5 | 17.0 | M 16 x 1,5 | 32 | 17 | 19 |
| WV NW 06 HS | S | PN 400 | 10 | 6.0 | 17.5 | M 18 x 1,5 | 34 | 19 | 22 |
| WV NW 08 HS | S | PN 400 | 12 | 7.5 | 21.5 | M 20 x 1,5 | 38 | 22 | 24 |
| WV NW 13 HS | S | PN 400 | 16 | 10.0 | 24.5 | M 24 x 1,5 | 43 | 24 | 30 |
