XLN VA
Норма:
DIN 2353
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
L-образная форма
Материал:
нержавеющая сталь
Модель:
Ввертное резьбовое соединение
Соединение 1:
Наружная резьба NPT
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Резьбовое уплотнение
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
И наши менеджеры свяжутся с Вами в ближайшее время!

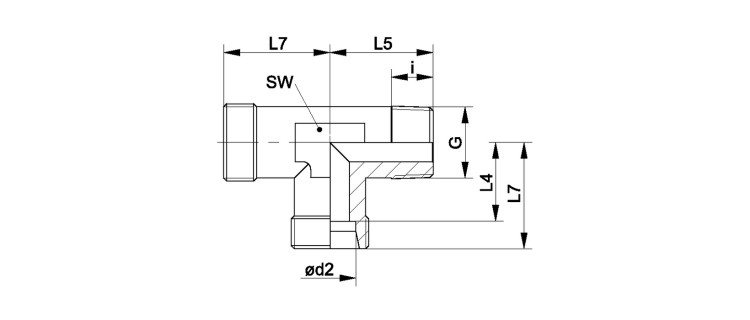

Ввертное резьбовое соединение, L-образное
| Наименование | Серия | Наружный Ø трубы mm |
Betriebsdruck | Ø d2 mm |
G | i mm |
L4 mm |
L5 mm |
L7 mm |
SW mm |
|---|---|---|---|---|---|---|---|---|---|---|
| XLN NW 04 HL VA | L | 6 | PN 315 | 6 | 1/8" -27 NPT | 10.0 | 12.0 | 20 | 19 | 12 |
| XLN NW 04 HL 1/4 VA | L | 6 | PN 315 | 6 | 1/4" -18 NPT | 15.0 | 14.0 | 26 | 21 | 12 |
| XLN NW 06 HL VA | L | 8 | PN 315 | 8 | 1/4" -18 NPT | 15.0 | 14.0 | 26 | 21 | 12 |
| XLN NW 08 HL VA | L | 10 | PN 315 | 10 | 1/4" -18 NPT | 15.0 | 15.0 | 27 | 22 | 14 |
| XLN NW 10 HL 1/4 VA | L | 12 | PN 315 | 12 | 1/4" -18 NPT | 15.0 | 15.0 | 27 | 22 | 17 |
| XLN NW 10 HL VA | L | 12 | PN 315 | 12 | 3/8" -18 NPT | 15.3 | 17.0 | 28 | 24 | 17 |
| XLN NW 10 HL 1/2 VA | L | 12 | PN 315 | 12 | 1/2" -14 NPT | 20.0 | 21.0 | 32 | 28 | 17 |
| XLN NW 13 HL VA | L | 15 | PN 315 | 15 | 1/2" -14 NPT | 20.0 | 21.0 | 34 | 28 | 19 |
| XLN NW 16 HL VA | L | 18 | PN 315 | 18 | 1/2" -14 NPT | 20.0 | 23.5 | 36 | 31 | 24 |
| XLN NW 20 HL VA | L | 22 | PN 160 | 22 | 3/4" -14 NPT | 20.0 | 27.5 | 42 | 35 | 27 |
| XLN NW 25 HL VA | L | 28 | PN 160 | 28 | 1" -11.5 NPT | 25.0 | 30.5 | 48 | 38 | 36 |
| XLN NW 32 HL VA | L | 35 | PN 160 | 35 | 1.1/4" -11.5 NPT | 25.5 | 34.5 | 54 | 45 | 41 |
| XLN NW 40 HL VA | L | 42 | PN 160 | 42 | 1.1/2" -11.5 NPT | 26.0 | 40.0 | 61 | 51 | 50 |
| XLN NW 03 HS VA | S | 6 | PN 630 | 6 | 1/4" -18 NPT | 15.0 | 16.0 | 26 | 23 | 12 |
| XLN NW 04 HS VA | S | 8 | PN 630 | 8 | 1/4" -18 NPT | 15.0 | 17.0 | 27 | 24 | 14 |
| XLN NW 06 HS VA | S | 10 | PN 630 | 10 | 3/8" -18 NPT | 15.3 | 17.5 | 28 | 25 | 17 |
| XLN NW 08 HS VA | S | 12 | PN 630 | 12 | 3/8" -18 NPT | 15.3 | 21.5 | 28 | 29 | 17 |
| XLN NW 08 HS 1/2 VA | S | 12 | PN 630 | 12 | 1/2" -14 NPT | 20.0 | 21.5 | 33 | 29 | 19 |
| XLN NW 10 HS VA | S | 14 | PN 630 | 14 | 1/2" -14 NPT | 20.0 | 22.0 | 35 | 30 | 19 |
| XLN NW 13 HS VA | S | 16 | PN 400 | 16 | 1/2" -14 NPT | 20.0 | 24.5 | 36 | 33 | 24 |
| XLN NW 16 HS VA | S | 20 | PN 400 | 20 | 3/4" -14 NPT | 20.0 | 26.5 | 42 | 37 | 27 |
| XLN NW 20 HS VA | S | 25 | PN 400 | 25 | 1" -11.5 NPT | 25.0 | 30.0 | 48 | 42 | 36 |
| XLN NW 25 HS VA | S | 30 | PN 400 | 30 | 1.1/4" -11.5 NPT | 25.5 | 35.5 | 54 | 49 | 41 |
| XLN NW 32 HS VA | S | 38 | PN 315 | 38 | 1.1/2" -11.5 NPT | 26.0 | 41.0 | 61 | 57 | 50 |
