Норма:

ISO 8434-1

Комплект поставки:

Штуцер (без накидной гайки и режущего кольца)

Конструкция:

L-образная форма

Материал:

Сталь

Модель:

Ввертное резьбовое соединение с регулировкой положения

Соединение 1:

Наружная резьба BSP, цилиндрическая

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Соединение 3:

Метрическая наружная резьба, цилиндрическая

Форма уплотнения 1:

Форма G

Форма уплотнения 2:

Внутренний конус 24°

Форма уплотнения 3:

Внутренний конус 24°

Защита поверхности:

Гальваническое покрытие

И наши менеджеры свяжутся с Вами в ближайшее время!

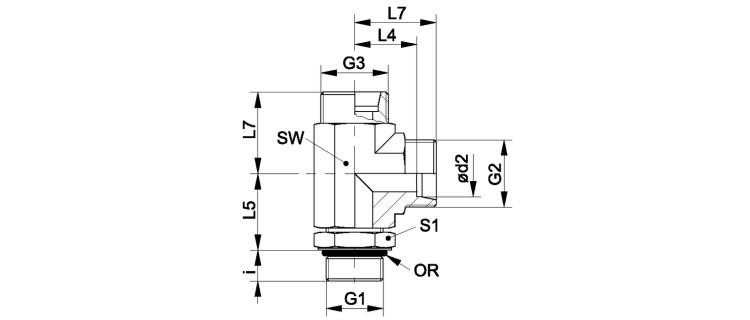

Ввертное резьбовое соединение, L-образное

Наименование	Серия	Наружный Ø трубы mm	Betriebsdruck	Ø d2 mm	G1	G2 + G3	i mm	L4 mm	L5 mm	L7 mm	SW mm	S1	OR
XELOR NW 06 HL	L	8	PN 315	8	G 1/4" -19	M 14 x 1.5	9.5	16	22.5	23	14	19	10,77 x 2,62
XELOR NW 08 HL	L	10	PN 315	10	G 1/4" -19	M 16 x 1.5	9.5	17	24.5	24	19	19	10,77 x 2,62
XELOR NW 10 HL	L	12	PN 250	12	G 3/8" -19	M 18 x 1,5	9.5	19	27.5	26	19	22	13,94 x 2,62
XELOR NW 13 HL	L	15	PN 250	15	G 1/2" -14	M 22 x 1.5	13.0	21	30.0	28	22	27	17,86 x 2,62
XELOR NW 16 HL	L	18	PN 250	18	G 1/2" -14	M 26 x 1,5	13.0	24	36.5	31	27	27	17,86 x 2,62
XELOR NW 20 HL	L	22	PN 160	22	G 3/4" -14	M 30 x 2	13.0	28	37.5	35	30	36	23,47 x 2,62
XELOR NW 25 HL	L	28	PN 160	28	G 1" -11	M 36 x 2	16.0	31	41.0	38	36	41	29,74 x 3,53
XELOR NW 32 HL	L	35	PN 160	35	G 1.1/4" -11	M 45 x 2	16.0	38	49.0	48	50	50	37,69 x 3,53
XELOR NW 40 HL	L	42	PN 160	42	G 1.1/2" -11	M 52 x 2	16.0	38	51.0	49	50	55	44,04 x 3,53
XELOR NW 32 HS	S	38	PN 160	38	G 1.1/2" -11	M 52 x 2	16.0	34	53.0	50	50	55	44,04 x 3,53
