XVEL

Норма:
DIN 2353,ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца),предварительно монтированные
Конструкция:
L-образная форма
Материал:
Сталь
Модель:
Резьбовое соединение с регулировкой положения
Соединение 1:
Метрическая гаечная резьба
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Патрубок, предварительно монтированный
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

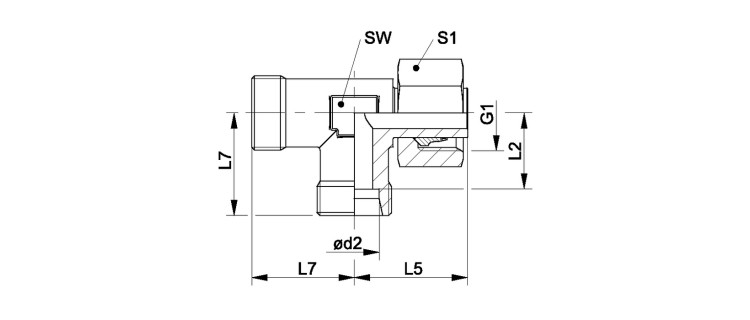

Резьбовое соединение, L-образное

Наименование Серия Наружный Ø трубы
mm
Betriebsdruck Ø d2
mm
G1 L2
mm
L5
mm
L7
mm
SW
mm
S1
XVEL NW 04 HL L 6 PN 315 6 M 12 x 1,5 12.0 26.0 19 12 14
XVEL NW 06 HL L 8 PN 315 8 M 14 x 1.5 14.0 27.5 21 12 17
XVEL NW 08 HL L 10 PN 315 10 M 16 x 1.5 15.0 29.0 22 14 19
XVEL NW 10 HL L 12 PN 315 12 M 18 x 1,5 17.0 29.5 24 17 22
XVEL NW 13 HL L 15 PN 315 15 M 22 x 1.5 21.0 32.5 28 19 27
XVEL NW 16 HL L 18 PN 315 18 M 26 x 1,5 23.5 35.5 31 24 32
XVEL NW 20 HL L 22 PN 160 22 M 30 x 2 27.5 38.5 35 27 36
XVEL NW 25 HL L 28 PN 160 28 M 36 x 2 30.5 41.5 38 36 41
XVEL NW 32 HL L 35 PN 160 35 M 45 x 2 34.5 51.0 45 41 50
XVEL NW 40 HL L 42 PN 160 42 M 52 x 2 40.0 56.0 51 50 60
XVEL NW 03 HS S 6 PN 630 6 M 14 x 1.5 16.0 27.0 23 12 17
XVEL NW 04 HS S 8 PN 630 8 M 16 x 1.5 17.0 27.5 24 14 19
XVEL NW 06 HS S 10 PN 630 10 M 18 x 1,5 17.5 30.0 25 17 22
XVEL NW 08 HS S 12 PN 630 12 M 20 x 1.5 21.5 31.0 29 17 24
XVEL NW 10 HS S 14 PN 630 14 M 22 x 1.5 22.0 35.0 30 19 27
XVEL NW 13 HS S 16 PN 400 16 M 24 x 1.5 24.5 36.5 33 24 30
XVEL NW 16 HS S 20 PN 400 20 M 30 x 2 26.5 44.5 37 27 36
XVEL NW 20 HS S 25 PN 400 25 M 36 x 2 30.0 50.0 42 36 46
XVEL NW 25 HS S 30 PN 400 30 M 42 x 2 35.5 55.0 49 41 50
XVEL NW 32 HS S 38 PN 315 38 M 52 x 2 41.0 63.0 57 50 60
