VHM 90 ED
Конструкция:
прямые
Материал:
Сталь
Модель:
Резьбовая заглушка с внутренним шестигранником
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма E
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

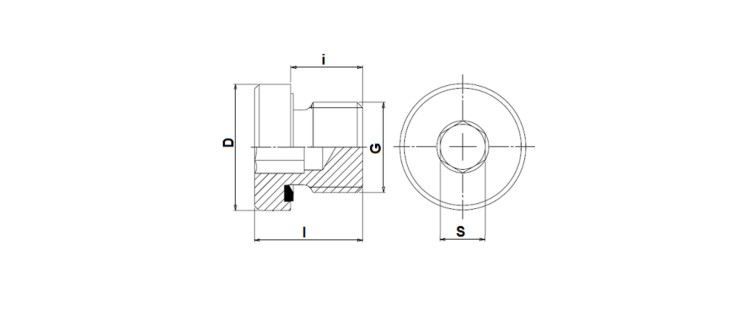

Резьбовая заглушка с внутренним шестигранником
| Наименование | G | Betriebsdruck | D mm |
i mm |
l mm |
S mm |
|---|---|---|---|---|---|---|
| VHM 90-08 ED | M 8 x 1 | PN 400 | 12.0 | 8 | 12.0 | 4 |
| VHM 90-10 ED | M 10 x 1 | PN 400 | 14.0 | 8 | 12.0 | 5 |
| VHM 90-12 ED | M 12 x 1,5 | PN 400 | 17.0 | 12 | 17.0 | 6 |
| VHM 90-14 ED | M 14 x 1.5 | PN 400 | 19.0 | 12 | 17.0 | 6 |
| VHM 90-16 ED | M 16 x 1.5 | PN 400 | 22.0 | 12 | 17.0 | 8 |
| VHM 90-18 ED | M 18 x 1,5 | PN 400 | 24.0 | 12 | 17.0 | 8 |
| VHM 90-20 ED | M 20 x 1.5 | PN 400 | 26.0 | 14 | 19.0 | 10 |
| VHM 90-22 ED | M 22 x 1.5 | PN 400 | 27.0 | 14 | 19.0 | 10 |
| VHM 90-24ED | M 24 x 1.5 | PN 400 | 29.9 | 14 | 19.0 | 12 |
| VHM 90-26 ED | M 26 x 1,5 | PN 400 | 32.0 | 16 | 21.0 | 12 |
| VHM 90-27 ED | M 27 x 2 | PN 400 | 32.0 | 16 | 21.0 | 12 |
| VHM 90-33 ED | M 33 x 2 | PN 400 | 40.0 | 16 | 22.5 | 17 |
| VHM 90-42 ED | M 42 x 2 | PN 315 | 50.0 | 16 | 22.5 | 22 |
| VHM 90-48 ED | M 48 x 2 | PN 315 | 55.0 | 16 | 22.5 | 24 |
