VHMO 90
Конструкция:
прямые
Материал:
Сталь
Модель:
Резьбовая заглушка с внутренним шестигранником
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Форма F
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

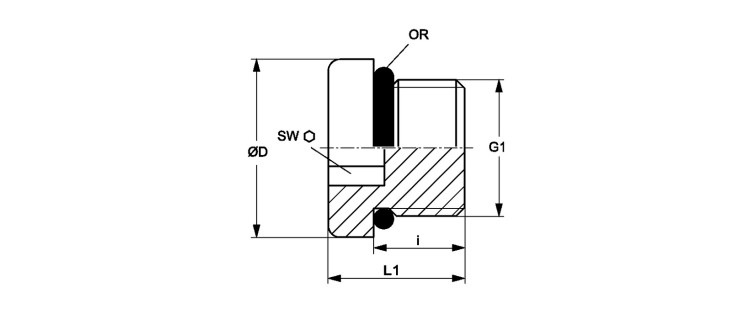

Резьбовая заглушка с внутренним шестигранником
| Наименование | G1 | Betriebsdruck | Ø D mm |
i mm |
L1 mm |
SW mm |
OR |
|---|---|---|---|---|---|---|---|
| VHMO 90-08 | M 8 x 1 | PN 630 | 12 | 9.5 | 13.0 | 4 | 6,1 x 1,6 |
| VHMO 90-10 | M 10 x 1 | PN 630 | 13 | 9.5 | 13.5 | 5 | 8,1 x 1,6 |
| VHMO 90-12 | M 12 x 1,5 | PN 630 | 17 | 11.0 | 16.0 | 6 | 9,3 x 2,2 |
| VHMO 90-14 | M 14 x 1.5 | PN 630 | 19 | 11.0 | 16.0 | 6 | 11,3 x 2,2 |
| VHMO 90-16 | M 16 x 1.5 | PN 630 | 21 | 12.5 | 17.5 | 8 | 13,3 x 2,2 |
| VHMO 90-18 | M 18 x 1,5 | PN 630 | 23 | 14.0 | 19.0 | 8 | 15,3 x 2,2 |
| VHMO 90-20 | M 20 x 1.5 | PN 630 | 26 | 14.0 | 19.0 | 10 | 17,3 x 2,2 |
| VHMO 90-22 | M 22 x 1.5 | PN 630 | 27 | 15.0 | 20.0 | 10 | 19,3 x 2,2 |
| VHMO 90-27 | M 27 x 2 | PN 400 | 32 | 18.5 | 23.5 | 12 | 23,6 x 2,9 |
| VHMO 90-33 | M 33 x 2 | PN 400 | 38 | 18.5 | 25.0 | 17 | 29,6 x 2,9 |
| VHMO 90-42 | M 42 x 2 | PN 400 | 48 | 19.0 | 25.5 | 22 | 38,6 x 2,9 |
| VHMO 90-48 | M 48 x 2 | PN 400 | 55 | 21.5 | 28.0 | 24 | 44,6 x 2,9 |
